Voyants

Description des voyants

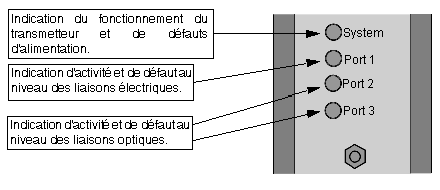

Description de la face avant du transmetteur :

Récapitulatif des voyants :

Voyant "System"	Vert Rouge Eteint	fonctionnement normal aucune donnée reçue par le port 2 et/ou port 3 absence de tension ou défaut interne
Port 1 (électrique)	Vert Orange Eteint	voie active voie inactive pendant plus de 500 ms voie temporairement inactive
Port 2 et Port 3 (optique)	Vert Orange Eteint	voie active voie inactive pendant plus de 500 ms voie temporairement inactive

Lorsqu'il n'y a pas de gestionnaire de bus ou de réseau, tous les voyants s'allument (Port 1, 2, 3 orange et System rouge). Chaque voyant s'allume automatiquement lorsqu'un silence est détecté sur le port correspondant (côté réception).
