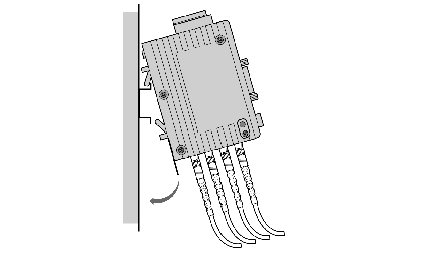

Le transmetteur OZDFIPG3 est monté sur un rail DIN 35 mm. Laissez suffisamment d'espace pour pouvoir accéder aux connexions électriques et optiques :
Raccordement des liaisons optiques
Connexion "Emission" raccordée à l'extrémité opposée de la liaison optique à une connexion "Réception".
Connexion "Réception" raccordée à l'extrémité opposée de la liaison optique à une connexion "Emission".
NOTE : Il importe qu'un port émission soit raccordé à un port réception sans qu'il y ait de contraintes liées au numéro de port.

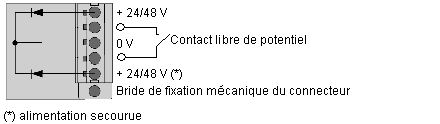

Raccordement des alimentations et alarme :
La mise à la terre du module est réalisée par le raccordement de la borne à vis en face avant du transmetteur.
Raccordement de la liaison Fip :
Le câble TSX FP CA est utilisable via le connecteur TSX FP ACC12 sur la fiche SUB-D 9 broches du transmetteur.

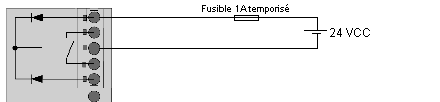

Exemple de raccordement d'une alimentation :

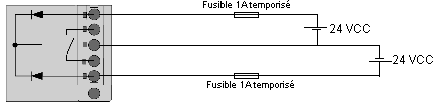

Exemple de raccordement de deux alimentations dans une configuration redondante :
