De nombreux modules Modicon M340 FactoryCast présentent des pages Web Silverlight® de diagnostic pour les contrôleurs, modules de communication, modèles d’E/S, modules de mouvement, modules de comptage et le bus ASI. Le
Visualiseur de rack permet de sélectionner tous ces modules et d’en afficher l'état .
Cette rubrique présente des exemples de pages Silverlight d'état de module.
La page d'état du contrôleur est une page Silverlight en lecture seule. Cliquez sur le contrôleur dans le
Visualiseur de rack pour afficher les informations suivantes :
-
le nom du module, son rack et son emplacement ;
-
l’état des voyants RUN, ERR et I/O du contrôleur ;
-
des informations décrivant le processeur et la carte du réseau ;
-
des informations décrivant l'application exécutée dans le contrôleur.
NOTE : pour une description des paramètres d'un contrôleur, consultez la documentation utilisateur du module concerné.

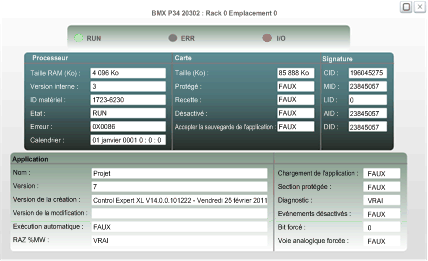

La page d'état de contrôleur se présente comme suit :
Pour ouvrir la page d'état du réseau CANopen, cliquez sur le port CANopen du contrôleur (entouré en rouge) dans le
Visualiseur de rack :
La page d'état du réseau CANopen est une page Silverlight en lecture seule qui affiche les informations suivantes :
-
le nom du module, son rack et son emplacement ;
-
l'état des voyants CAN RUN et CAN ERR du contrôleur ;
-
des informations sur l'état du maître CANopen ;
-
une liste d'équipements esclaves CANopen, contenant une description de chaque équipement et de son état ;
-
l'état de fonctionnement du réseau CANopen, avec des statistiques sur les compteurs, le cycle, la charge et la qualité.
NOTE : pour une description des paramètres du réseau CANopen, consultez la documentation utilisateur du module contrôleur concerné.

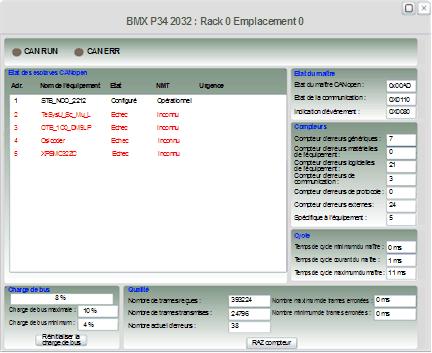

La page d'état du réseau CANopen se présente comme suit :
Les équipements CANopen physiquement situés dans le réseau figurent en noir dans la liste Etat des esclaves CANopen. Ceux qui sont configurés dans Control Expert mais non détectés sur le réseau CANopen sont indiqués en rouge.
Etat du module de communication
La page d'état du module de communication Ethernet est une page Silverlight en lecture seule qui affiche les informations suivantes :
-
le nom du module, son rack et son emplacement ;
-
ses voyants RUN, ERR et I/O ;
-
les paramètres d'adresse IP ;
-
une liste de services, indiquant si chaque service est activé (vrai) ou désactivé (faux) ;
-
l'état de fonctionnement du module ;
-
des statistiques sur la connexion Ethernet et le décompte des messages.
NOTE : pour une description des paramètres du module de communication Ethernet, consultez la documentation utilisateur du module concerné.

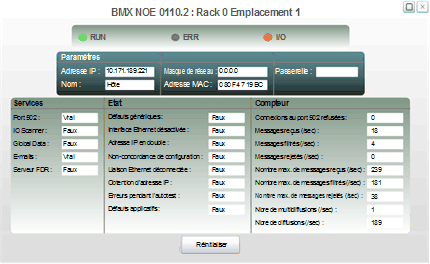

La page d'état du module de communication Ethernet se présente comme suit :
Etat des entrées/sorties analogiques
Lorsque vous cliquez sur un module d'entrées ou de sorties analogiques, une page Silverlight affiche les informations suivantes sur ce module :
-
le type du module d'entrées ou de sorties analogiques ;
-
Numéro du rack et emplacement dans le rack
-
une liste de mots attribués au module ;
-
l’état des voyants RUN, ERR et I/O du module ;
-
l'adresse affectée à chaque voie analogique ;
-
l'état de chaque voie analogique, où :
NOTE : pour une description des paramètres du module d'E/S, consultez la documentation utilisateur du module concerné.
Une page d'état de module d'entrées analogiques se présente comme suit :
Une page d'état de module de sorties analogiques se présente comme suit :
Etat des entrées/sorties numériques
Lorsque vous cliquez sur un module d'entrées ou de sorties numériques, une page Silverlight affiche les informations suivantes sur ce module :
-
le type du module d'entrées ou de sorties numériques ;
-
Numéro du rack et emplacement dans le rack
-
l’état des voyants RUN, ERR et I/O du module ;
-
une présentation de chacun des points d'entrée et de sortie du module, où :
-
vert clair = actif
-
vert foncé = inactif
-
l'état de chaque point d'entrée ou de sortie, où :
-
pour les sorties TOR :
– E signale une erreur détectée.
– F signale un état forcé,
– FB signale l'état de repli configuré ;
-
pour les entrées TOR :
– E signale une erreur détectée.
NOTE : pour une description des paramètres du module d'E/S, consultez la documentation utilisateur du module concerné.

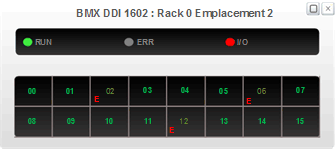

Une page d'état de module d'entrées numériques se présente comme suit :

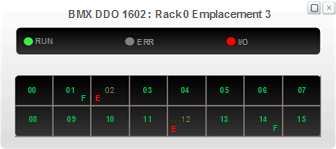

Une page d'état de module de sorties numériques se présente comme suit :
