La page Visualiseur de rack affiche des informations actualisées sur votre réseau dans une page Microsoft Silverlight ou Java. La technologie employée pour afficher votre réseau varie selon :
-
la configuration des Options du projet dans votre application Control Expert ;
-
le logiciel de prise en charge de navigateur, installé sur votre ordinateur.
Pour afficher des pages Silverlight dans la page Visualiseur de rack, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans Control Expert, sélectionnez Outils → Options du projet... pour ouvrir la fenêtre Options du projet.
|
|
2
|
Sélectionnez Options du projet → Général → Diagnostics de l'automate dans l'arborescence située à gauche de la fenêtre.
|
|
3
|

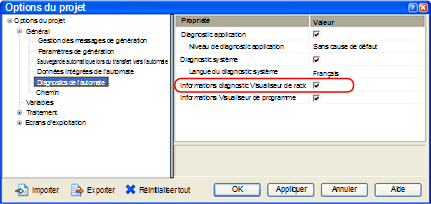

Sélectionnez Informations diagnostic Visualiseur de rack comme indiqué ci-dessous, puis cliquez sur OK.
|
NOTE : Si vous ne sélectionnez pas Informations diagnostic Visualiseur de rack comme indiqué ci-dessous, la version Java de la page Visualiseur de rack s'affiche.
Exemple de page Silverlight

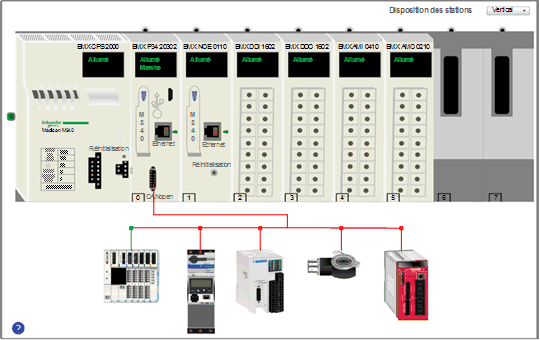

Voici un exemple de la page Visualiseur de rack affichée dans Silverlight :
La version Silverlight du Visualiseur de rack présente les racks et modules du réseau dans un écran. Dans l'exemple ci-dessus, le réseau comprend un rack principal local connecté à un réseau CANopen. Les équipements CANopen physiquement situés dans le réseau sont représentés avec des connexions vertes. Ceux que le Visualiseur de rack n'a pas pu détecter sont représentés avec des connexions rouges.
Utilisez la molette de la souris pour faire un zoom avant ou arrière sur la page Visualiseur de rack.
Maintenez le bouton gauche enfoncé et déplacez la souris pour faire glisser l'affichage.
Chaque module Modicon M340 affiche l'état du bit de validité pour ce module :
Cliquez sur un module Modicon M340 pour ouvrir une page contextuelle fournissant des informations détaillées sur ce module.

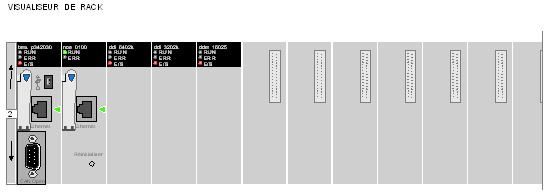

Voici un exemple de page de Visualiseur de rack.
Accès à un rack :
Le côté gauche du Visualiseur de rack vous permet de passer d'un rack à un autre :
-
Cliquez sur la flèche vers le haut pour accéder au rack précédent.
-
Cliquez sur la flèche vers le bas pour accéder au rack suivant.
-
Le numéro de rack est affiché au milieu.
Données du module :
Les informations suivantes sont fournies pour chaque module affiché dans le rack :
Etat du module :
Cliquez sur une icône de module pour obtenir des informations détaillées sur ce module. Le contenu de la page affichée dépend du type de module (UC, Ethernet, TOR).

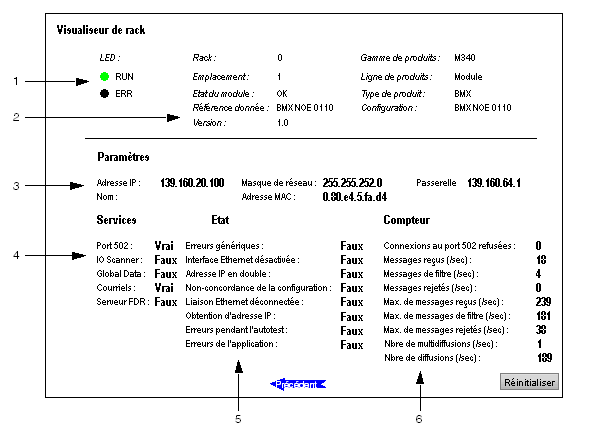

La page d'état d'un équipement Ethernet se présente comme suit :
1
Etat des modules donné par les voyants de diagnostic
2
Informations générales à propos du produit et de ses références
3
Paramètres réseau
4
Services disponibles
5
Etat du bus
6
Compteurs de diagnostic
