Introduction
Cette rubrique explique comment connecter le système M340 au logiciel Control Expert et télécharger le programme de configuration.
Connexion et téléchargement
Après avoir généré le programme, vous pouvez le télécharger dans l'automate. Pour ce faire, reliez l'automate au logiciel Control Expert par USB (câble), Ethernet ou Modbus. Cet exemple utilise un câble USB pour connecter Control Expert au système M340 :
Etape
Action
1
Assurez-vous que le système M340 est alimenté.
2

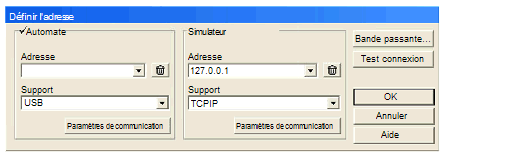

Ouvrez l'écran Définir l'adresse en choisissant l’onglet Control Expert. Sélectionnez Automate → Définir l’adresse. L'écran Définir l’adresse apparaît :
3
Dans le menu Support, sélectionnez USB comme indiqué sur la figure ci-dessus.
4
Cliquez sur OK.
5
Dans l’onglet Control Expert, sélectionnez Automate → Connecter pour accéder au système M340.
6

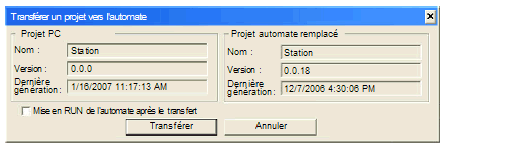

Ouvrez l'écran Transfert du projet vers l'automate en sélectionnant Automate → Transfert du projet vers l'automate dans l’onglet Control Expert :
7
Cliquez sur le bouton Transférer pour transférer le produit.
8
Cliquez sur OK dans l’écran de confirmation.
9
Dans l’écran de Control Expert, appuyez sur Exécuter pour lancer le programme.
