Montage du rack
Vous pouvez sélectionner l'alimentation, le processeur, le(s) module(s) Ethernet et les autres modules M340 adaptés dans le catalogue de plate-forme d'automatisation Modicon M340 (référence 43423).

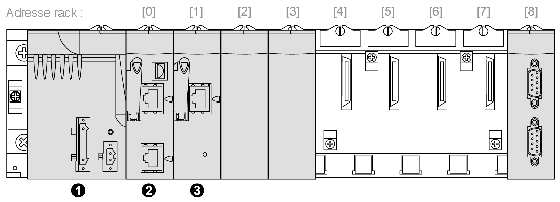

La figure suivante représente le montage d'un rack utilisé pour un exemple de démarrage rapide :
1
de l'installation
2
BMX P34 2020 dans emplacement de rack 0
3
BMX NOE 0100 dans emplacement de rack 1
Pour monter le rack :
Etape
Action
Résultat
1
Branchez l'alimentation dans la position la plus à gauche du rack.
Voir figure ci-dessus.
2
Ajoutez le processeur dans l'emplacement du rack.
L'exemple représente le BMX P34 2020 à l'adresse rack 0.
3
Placez les autres modules dans les emplacements de rack restants.
L'exemple représente le BMX NOE 0100 à l'adresse rack 1.
