Assemblage d'une station Modicon M340

Présentation

AVERTISSEMENT

DESTRUCTION DU MODULE - PERTE D'APPLICATION

Débranchez l'alimentation du rack avant d'installer des UC BMX P34 20x0.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Cette section indique les étapes d'installation des UC et des modules de communication Modicon M340 sur le rack.

Les modules et les processeurs Modicon M340 sont alimentés par le bus fond de panier.

Les opérations de mise en place (implantation, montage et démontage) sont détaillées ci-après.

Installation d'un processeur

Un processeur BMX P34 20x0 doit toujours être monté sur le rack à l'emplacement 00 (adresse 0).

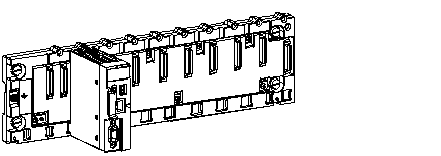

La figure ci-après représente un processeur BMX P34 20x0 monté sur un rack BMX XBP à l'emplacement 00 (adresse 0) :

NOTE : avant d'installer un module, retirez le cache de protection du connecteur du module situé sur l'embase.

Instructions de montage

NOTE : les instructions de montage mécanique des modules BMX NOE 01x0 et des UC BMX P34 20x0 sont identiques.

Pour monter un module ou un processeur sur le rack :

Etape	Action	Illustration
1	Positionnez les deux ergots situés à l'arrière du module ou de l'UC (dans la partie inférieure) dans les emplacements correspondants du rack. Remarque : avant de positionner les ergots, vérifiez que le cache de protection a été retiré.	La figure ci-après décrit les étapes 1 et 2 :
2	Faites pivoter le module ou l'UC vers le haut du rack de façon à plaquer le module sur le fond de rack. Il est alors maintenu en position.	La figure ci-après décrit les étapes 1 et 2 :
3	Serrez la vis de sécurité pour assurer le maintien en position du module ou de l'UC sur le rack. Le couple de serrage préconisé se situe entre 0,4 et 1,5 Nm.	La figure ci-après décrit l'étape 3 :
