Position des modules BMX NOE 01x0 et BMX P34 20x0x sur le rack

Introduction

Cette section décrit les positions appropriées sur le rack des modules BMX NOE 01•0 et des UC BMX P34 20x0x dans un assemblage de station pendant l'installation.

Modules disponibles

Une UC Modicon M340 peut gérer la totalité d'un rack. Les trois UC suivantes sont équipées de ports de communication Ethernet :

BMX P34 2020
BMX P34 2030
BMX P34 20302

Les UC BMX P34 20x0x peuvent gérer une station composée des éléments suivants :

modules d'E/S TOR,
modules d'E/S analogiques,
modules de fonction (comptage, communication, etc.).

NOTE : pour obtenir les différentes références, reportez-vous au document Modicon X80 - Racks et modules d'alimentation, Manuel de référence du matériel.

Position sur le rack

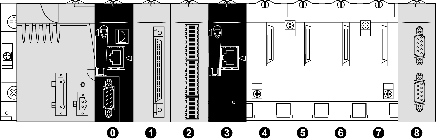

L'assemblage de rack suivant inclut une UC Modicon M340 (en l'occurrence, le modèle BMX P34 2030) et un module BMX NOE 01•0 (en l'occurrence, un BMX NOE 0100). Les positions 0 à 8 sur le rack sont indiquées. (L'alimentation en double largeur est montée au début du rack.)

UC BMX P34 2030 en position de rack 0

module d'E/S TOR en position de rack 1

module compteur en position de rack 2

module de communication Ethernet BMX NOE 0100 en position de rack 3

4-7

positions de rack disponibles

module d'extension Modicon M340 en position de rack 8

Positionnement des modules

Mécaniquement, il est possible de positionner l'UC BMX P34 ou les modules d'E/S dans n'importe quel emplacement. Toutefois, nous vous recommandons de placer les modules dans les positions suivantes :

BMX P34 20x0 : placez l'UC en position 0, laquelle est conforme au facteur de forme des UC.
BMX NOE 01x0 : les modules conformes au facteur de forme d'E/S Modicon M340, comme les BMX NOE 01•0, peuvent être placés dans tout autre emplacement disponible.
BMX CPS 2000 : l'alimentation de rack à double largeur est montée en début d'assemblage, sur la gauche.

Processeurs BMX P34 20•0•

Le tableau ci-après indique les opérations de rack et les détails de communication des UC BMX P34 20x0x :

UC	Format physique	Nombre maximal d'E/S*		Taille mémoire maximale	Port intégré
UC	Format physique	TOR	Analogiques	Taille mémoire maximale	CANopen	Ethernet	Modbus série
BMX P34 2020	simple	1 024	256	4 096 Ko	—	X	X
BMX P34 2030/20302	simple	1 024	256	4 096 Ko	X	X	—
* : par rack
X : disponible
— : non disponible
