Un réseau CANopen global peut être scindé en sous-réseaux plus ou moins indépendants par l'intermédiaire d'un pont .

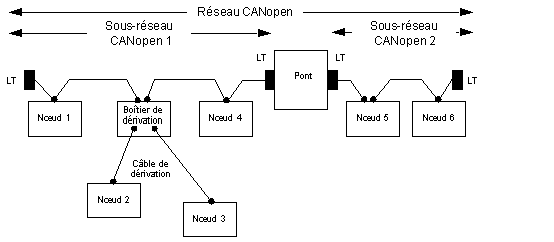

Exemple de topologie avec pont
Le schéma ci-dessous donne un exemple de topologie comprenant un pont :
Un pont remplit les fonctions suivantes :
-
Il scinde le réseau CAN global en sous-réseaux plus ou moins indépendants.
-
Il assure un arbitrage individuel pour chaque sous-réseau.
-
Il offre la possibilité à chaque sous-réseau de bénéficier de sa propre vitesse de transmission.
-
Il repose sur le principe de l'enregistrement et de la retransmission, c'est-à-dire que les messages CAN sont reçus par un sous-réseau puis retransmis à un autre sous-réseau.
-
Il autorise l'utilisation de règles de conversion et de filtrage.
-
Il permet une adaptation du protocole entre les sous-réseaux.
Contrairement au répéteur CAN, le pont CAN permet d'accroître la taille maximale du réseau.
