Configuration des serveurs DHCP et FDR

Description

Le module de communication Ethernet inclut à la fois un serveur DHCP et un serveur FDR (Fast Device Replacement). Le serveur DHCP fournit les paramètres d'adresse IP aux équipements Ethernet en réseau. Le serveur FDR fournit les paramètres de fonctionnement des équipements Ethernet de remplacement, équipés de la fonction de client FDR.

Sur la page Serveur d'adresses vous pouvez :

Activer et désactiver le service FDR du module de communication
Afficher une liste générée automatiquement des équipements inclus dans la configuration Ethernet du module de communication, qui indique pour chaque équipement :
- les paramètres d'adressage IP,
- si les paramètres d'adressage IP de l'équipement sont fournis par le serveur DHCP intégré au module de communication.
Ajouter manuellement des équipements distants (non inclus à la configuration Ethernet du module de communication) à la liste des clients DHCP du module de communication.

NOTE : Vérifiez que chaque équipement que vous ajoutez manuellement est équipé du logiciel client DHCP et configuré pour s'abonner au service d'adressage IP du module de communication.

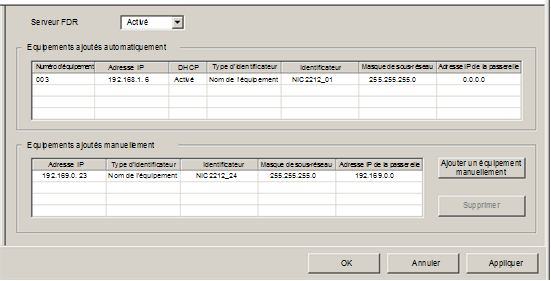

La page Serveur d'adresses se présente comme suit :

Pour afficher cette page :

Etape	Description
1	Sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'éditeur d'équipement. La page Services s'affiche.
2	Dans la page Services, définissez le champ Serveur d'adresses sur Activé. Le nœud Serveur d'adresses s'affiche dans l'arborescence de navigation.
3	Sélectionnez le nœud Serveur d'adresses dans l'arborescence de navigation.

Activation du service FDR

Pour activer le service FDR du module de communication, définissez le champ Serveur FDR sur Activé. Pour désactiver ce service, définissez le même champ sur Désactivé.

NOTE : Pour plus d'informations sur l'application des propriétés modifiées aux équipements en réseau, reportez-vous à la rubrique Configuration des propriétés dans l'éditeur d'équipement.

Tout équipement Ethernet en réseau doté de la fonction de client FDR peut s'abonner au service FDR du module de communication. Le module de communication peut stocker jusqu'à 1 Mo de fichiers de paramètres de fonctionnement des clients FDR. Lorsque cette capacité de stockage est atteinte, le module ne peut plus stocker d'autre fichier de client FDR.

Le module de communication peut stocker des fichiers de clients FDR issus de maximum 128 équipements, selon la taille de chaque fichier stocké. Par exemple, si les fichiers de client FDR sont de petite taille (moins de 8 Ko), le module peut stocker jusqu'à 128 fichiers de paramètres.

Ajout manuel d'équipements distants au service DHCP

Les équipements distants inclus à la configuration Ethernet du module de communication et abonné au service d'adressage IP du module de communication s'affichent automatiquement dans la liste Equipements ajoutés automatiquement.

Les autres équipements distants non inclus à la configuration Ethernet du module de communication peuvent être ajoutés manuellement au service d'adressage IP DHCP du module de communication.

Pour ajouter manuellement des équipements Ethernet en réseau non inclus à la configuration Ethernet du module de communication, au service d'adressage IP DHCP du module de communication, procédez comme suit :

Etape	Description
1	Dans la page Serveur d'adresses, cliquez sur le bouton Ajouter un équipement manuellement. Control Expert ajoute une ligne vide à la liste Equipements ajoutés manuellement.
2	Dans la nouvelle ligne, configurez les paramètres suivants pour l'équipement client :
	Adresse IP	Entrez l'adresse IP de l'équipement client.
	Type d'identificateur	Sélectionnez le type de valeur utilisée par l'équipement client pour s'identifier auprès du serveur FDR : Adresse MAC Nom de l'équipement
	Identificateur	Selon le type d'identificateur, saisissez le paramètre de l'équipement client correspondant à l'adresse MAC ou au nom.
	Masque	Entrez le masque de sous-réseau de l'équipement client.
	Passerelle	Entrez l'adresse de passerelle utilisable par les équipements distants pour communiquer avec les équipements situés sur d'autres réseaux. Utilisez 0.0.0.0 si les équipements distants ne doivent pas communiquer avec les équipements situés sur d'autres réseaux.
3	Pour plus d'informations sur l'application des propriétés modifiées aux équipements en réseau, reportez-vous à la rubrique Configuration des propriétés dans l'éditeur d'équipement.

Affichage de la liste des clients DHCP générée automatiquement

La liste Equipements ajoutés automatiquement comporte une ligne pour chaque équipement distant :

inclus à la configuration Ethernet du module de communication, et
configuré pour souscrire un abonnement au service d'adressage DHCP du module de communication.

NOTE : Vous ne pouvez pas ajouter d'équipements à la liste de cette page. A la place, utilisez les pages de configuration de l'équipement distant pour vous abonner à ce service.

La liste Equipements ajoutés automatiquement contient les renseignements suivants pour chaque équipement en réseau :

Propriété	Description
Numéro de l'équipement	Numéro attribué à l'équipement dans la configuration de Control Expert.
Adresse IP	Adresse IP de l'équipement client.
Utiliser DHCP	TRUE indique que l'équipement est abonné au service DHCP.
Type d'identificateur	Indique le mécanisme utilisé par le serveur pour reconnaître le client (adresse MAC ou nom d'équipement DHCP).
Identificateur	Adresse MAC ou nom d'équipement DHCP.
Masque	Masque de sous-réseau de l'équipement client.
Passerelle	Adresse IP utilisée par un équipement client DHCP pour accéder aux autres équipements non situés sur le sous-réseau local. La valeur 0.0.0.0 contraint l'équipement client DHCP en ne lui permettant de communiquer qu'avec les équipements situés sur le sous-réseau local.

Abonnement au service DHCP pour un équipement inclus à la configuration

Un équipement Ethernet inclus à la configuration Ethernet du module de communication peut s'abonner au service d'adressage IP du module de communication. Pour s'abonner à ce service, procédez comme suit :

Etape	Action
1	Dans le Navigateur de DTM, sélectionnez le module de communication Ethernet connecté à l'équipement distant que vous voulez ajouter au service DHCP. Dans l'exemple qui suit, le module de communication portant le nom d'alias NOC01 est sélectionné : NOTE : le module sélectionné est connecté à l'équipement d'interface réseau STB NIC 2212 portant le nom d'alias NIC2212_01, qui est le module que vous voulez ajouter au service DHCP.
2	Si NOC01 est sélectionné dans le Navigateur de DTM, cliquez avec le bouton droit de la souris et sélectionnez Ouvrir, dans le menu contextuel. L'Editeur d'équipement s'affiche.
3	Dans l'arborescence de navigation à gauche de l'éditeur d'équipement, développez le nœud Liste des équipements et sélectionnez l'équipement pour lequel vous voulez activer le service DHCP. Dans cet exemple, sélectionnez NIC2212_01 : Control Expert affiche les propriétés de l'équipement distant sélectionné dans le volet droit de la fenêtre.

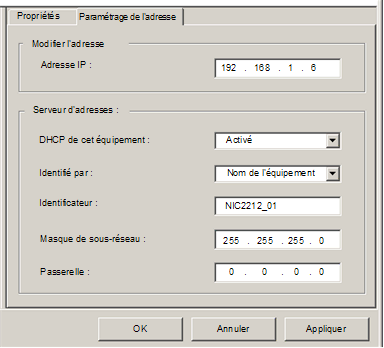

4	Dans le volet droit de la fenêtre, sélectionnez l'onglet Paramétrage de l'adresse pour afficher la page suivante :
5	Dans la zone Serveur d'adresses de cette page, configurez les propriétés suivantes :
	DHCP de cet équipement	Sélectionnez Activé
	Identifié par	Choix possibles : Adresse MAC, ou Nom de l'équipement Sélectionnez Nom de l'équipement.
	Identificateur	Control Expert a ajouté automatiquement le nom d'équipement NIC2212_01. Pour cet exemple, acceptez cette valeur par défaut.
	Masque de sous-réseau	Control Expert a appliqué automatiquement le masque de sous-réseau utilisé pour le module de communication Ethernet. Pour cet exemple, acceptez la valeur par défaut 255.255.255.0.
	Passerelle	Pour cet exemple, acceptez la valeur par défaut 0.0.0.0.
6	Cliquez sur OK pour enregistrer les modifications. NOTE : Pour plus d'informations sur la modification et l'enregistrement des paramètres de propriété dans cette fenêtre, consultez la rubrique Configuration des propriétés dans l'éditeur d'équipement.
