Configuration des propriétés du module STB NIP 2212
Traduction de la notice originale
A propos de nous
Présentation
Les pages de l'Editeur d'équipement permettent d'afficher et de modifier les paramètres d'un équipement distant. Pour modifier ces paramètres, vous devez déconnecter le DTM de l'équipement distant.
Pour afficher les paramètres du DTM pour un équipement distant, sélectionnez le nom de l'équipement, qui se trouve sous le nœud Liste des équipements dans le volet gauche de l’éditeur d'équipement.
Dans le cadre de cet exemple, qui permet de configurer un module d'interface réseau STB NIP 2212, sélectionnez le nœud NIP2212_01. L'éditeur d'équipement affiche les pages suivantes :
NOTE : Pour plus d'informations sur la modification des propriétés, consultez la rubrique Configuration des propriétés dans l'éditeur d'équipement.
Configuration de la page Propriétés
Utilisez la page Propriétés pour :

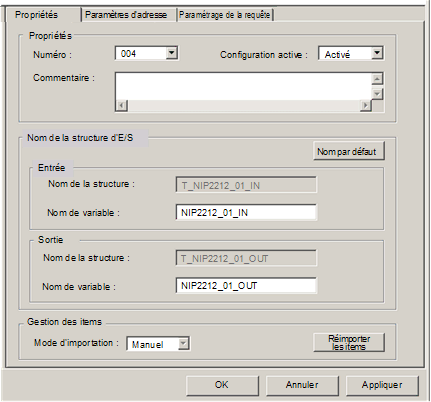

La page Propriétés d'un module d'interface réseau STB NIP 2212 se présente comme suit :
Cet exemple de configuration utilise les paramètres suivants. Utilisez les paramètres adaptés à votre application.
Etape
Action
1
Dans la section Propriétés de la page, modifiez les éléments suivants :
Adresse
Position relative de l'équipement dans la liste, de 0 à 127.
Pour cet exemple, acceptez la valeur par défaut 004.
Configuration active
  • Activé : ajoute cet équipement à la configuration du projet Control Expert.
  • Désactivé : supprime cet équipement de la configuration du projet Control Expert.
Acceptez le paramètre par défaut Activé.
2
Dans la section Nom de la structure d'E/S de la page, modifiez les éléments suivants :
Zone d'entrée :
Nom de la structure
(Lecture seule) Control Expert attribue automatiquement un nom de structure en fonction du nom de variable, en l'occurrence T_NIP2212_01_IN.
Nom de la variable
Acceptez le nom de variable généré automatiquement (en fonction du nom d'alias) : NIP2212_01_IN.
Zone de sortie :
Nom de la structure
(Lecture seule) Control Expert attribue automatiquement un nom de structure en fonction du nom de variable, en l'occurrence T_NIP2212_01_OUT.
Nom de la variable
Acceptez le nom de variable généré automatiquement (en fonction du nom d'alias) : NIP2212_01_OUT.
Bouton Nom par défaut
Restaure les noms de variable et de structure par défaut. Cet exemple utilise des noms personnalisés.
3
Dans la section Gestion des items de la page, modifiez les éléments suivants :
Mode d'importation
  • Automatique : Les items d'E/S proviennent du DTM de l'équipement et sont mis à jour si la liste des items du DTM de l'équipement change. Les items ne peuvent pas être modifiés dans l'éditeur d'équipement.
  • Manuel : les items d'E/S sont manuellement ajoutés dans l'éditeur d'équipement. La liste des items d'E/S n'est pas affectée par les modifications du DTM de l'équipement.
Dans cet exemple, sélectionnez Activé.
Réimporter les items
Importe la liste des items d'E/S du DTM de l'équipement, en remplaçant les éventuelles modifications manuelles des items d'E/S. Activé uniquement lorsque Mode d'importation est défini sur Manuel.
4
Cliquez sur Appliquer pour enregistrer les modifications et maintenir la fenêtre ouverte pour les modifications ultérieures.
Configuration de la page Paramétrage de l’adresse
Sur la page Paramétrage de l’adresse, vous pouvez :

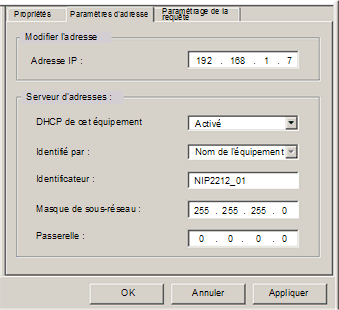

Lorsque le logiciel client DHCP est activé sur l'équipement distant, il obtient son adresse IP auprès du serveur DHCP dans le module de communication Ethernet. La page Paramétrage de l'adresse se présente comme suit :
Cet exemple de configuration utilise les paramètres suivants. Utilisez les paramètres adaptés à votre application.
Etape
Action
1
Modifiez les paramètres suivants sur la page Paramétrage de l’adresse :
Adresse IP
Par défaut :
  • les valeurs des trois premiers octets sont égales aux valeurs des trois premiers octets du module de communication Ethernet ; et
  • la valeur du quatrième octet est égale au paramètre Numéro d'équipement, dans ce cas, 004.
Dans cet exemple, l'adresse IP est la 192.169.1.7.
DHCP de cet équipement
  • Activé active le client DHCP dans cet équipement. L'équipement obtient son adresse IP du service DHCP fourni par le module de communication Ethernet et apparaît dans la liste des clients DHCP générés automatiquement.
  • Désactivé (par défaut) désactive le client DHCP dans cet équipement.
Sélectionnez Activé.
Identifié par
Dans le champ DHCP de cet équipement, l'option Activé indique le type d'identificateur de l'équipement :
  • Adresse MAC, ou
  • Nom de l'équipement
Sélectionnez Nom de l'équipement.
Identificateur
Si DHCP de cet équipement est activé, ce paramètre indique l'adresse MAC ou le nom de l'équipement.
Saisissez NIP2212_01.
Masque
Masque de sous-réseau de l'équipement. Valeur par défaut = 255.255.255.0.
Acceptez la valeur par défaut.
Passerelle
Adresse de passerelle utilisée pour atteindre cet équipement. La valeur 0.0.0.0 par défaut indique que cet équipement se trouve sur le même sous-réseau que le module de communication Ethernet.
Acceptez la valeur par défaut.
2
Cliquez sur Appliquer pour enregistrer les modifications et maintenir la fenêtre ouverte pour les modifications ultérieures.
L'étape suivante consiste à configurer la connexion entre le module de communication et l'équipement distant.
Configuration de la page Paramétrage de la requête
La page Paramétrage de la requête permet d'ajouter, de configurer et de supprimer des requêtes Modbus pour l'équipement distant. Chaque requête représente une liaison distincte entre le module de communication et l'équipement distant.

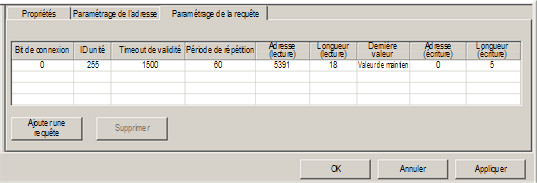

La page Paramétrage de la requête d'un module d'interface réseau STB NIP 2212 se présente comme suit :
La fonction Ajouter une requête est activée uniquement si le Mode d'importation est réglé sur Manuel.
Cet exemple de configuration utilise les paramètres suivants. Utilisez les paramètres adaptés à votre application.
Etape
Action
1
Dans la page Paramètres des requêtes, modifiez les paramètres suivants :
Bit de connexion
(Lecture seule) Décalage du bit de validité et du bit de contrôle pour cette connexion. Les valeurs de décalage sont générées automatiquement par l'outil de configuration Ethernet de Control Expert, en commençant à 0, selon le type de connexion, dans l'ordre suivant :
1. Connexions Modbus TCP
2. Connexions de l'esclave local
3. Connexions EtherNet/IP
NOTE : Lorsque cette connexion Modbus TCP est créée, les valeurs de décalage de l’esclave local déjà créé et des connexions EtherNet/IP sont incrémentées de 1 : le bit de connexion de l’esclave local est mis à 1, et le bit de connexion EtherNet/IP est mis à 2.
ID unité
Numéro de l'équipement ou du module, cible de la connexion. Une valeur :
  • 255 (par défaut) est utilisée pour accéder au module de communication Ethernet lui-même.
  • 254 entraîne l'absence d'envoi de message Modbus et la génération d'un événement par le module ;
  • 0 à 253 identifie le numéro d'équipement de l'équipement cible, derrière une passerelle Modbus TCP vers Modbus.
NOTE : Lors de l'accès aux données dans le module de communication Ethernet lui-même, utilisez 255. Lors de l'accès aux données dans l'application qui s'exécute dans l'automate, utilisez une valeur comprise entre 0 et 254 (la valeur 1 est recommandée).
Comme l'équipement distant proprement dit est la cible de la requête, acceptez la valeur par défaut 255.
Timeout de validité
Période maximale autorisée, en millisecondes, entre les réponses d'un équipement, de 0 à 120 000 à ms, par incréments de 5 ms. Lorsque ce paramètre est dépassé, le bit de timeout de validité est défini sur 1. Valeur par défaut = 1500 ms. Acceptez la valeur par défaut 1500.
Période de répétition
Fréquence de scrutation des données, de 0 à 60 000 ms, par intervalles de 5 ms. Valeur par défaut = 60 ms. Acceptez la valeur par défaut 60.
Adresse (lecture)
Adresse sur l'équipement distant de l'image des données d'entrée. L’image des données d’entrée débute au mot 45 391. Comme il s'agit d’un décalage de 40 000 dans la plateforme M340, saisissez la valeur 5 391.
Longueur (lecture)
Nombre de mots dans l'équipement distant, de 0 à 125, lus par le module de communication. Comme l'équipement Modbus va être configuré pour 18 mots d'items d'entrée, entrez la valeur 18.
Dernière valeur
Comportement des entrées dans l'application si la communication d'événement est perdue :
  • Valeur de maintien (par défaut)
  • Réglée sur zéro
Acceptez la valeur par défaut.
Adresse (écriture)
Adresse sur l'équipement distant de l'image des données de sortie. L’image des données de sortie débute au mot 40 000. Comme il s'agit d’un décalage de 40000 dans la plateforme M340, saisissez une valeur de 0.
Longueur (écriture)
Nombre de mots sur l'équipement distant, de 0 à 120, écrits par le module de communication. Comme l'équipement Modbus va être configuré pour 5 mots d'items de sortie, entrez la valeur 5.
2
Cliquez sur OK pour enregistrer les modifications et fermer la fenêtre.
L'étape suivante consiste à connecter le projet Control Expert à l'îlot Advantys.
