Configuration d'événements SOE dans l'outil de configuration IEC 61850

Présentation

Le module BMENOP0300 prend en charge le transfert d’événements externes générés par les modules ERT et CRA vers SCADA via un bloc de contrôle de rapport en mémoire tampon. Le module BMENOP0300 détecte de façon cyclique les objets de données dans la mémoire de la CPU et les inclut dans un bloc de contrôle de rapport avec les données d’état, de qualité et d’horodatage de chaque objet de données.

Configuration des événements SOE

Pour conserver le mappage de la mémoire et l’horodatage SOE provenant du module ERT ou CRA source, le module BMENOP0300 fournit une voie dédiée au transfert des événements externes.

Le module BMENOP0300 prend en charge la création et l’utilisation d’un ensemble de données dédiées qui peuvent contenir des objets de données de la classe SPS (Single Point Setting) et la contrainte fonctionnelle DO (Data Object). Chaque instance DO représente une voie ERT/CRA, et inclut les attributs de données de la valeur de l’état (stVal), la qualité (q) et l’horodatage (t).

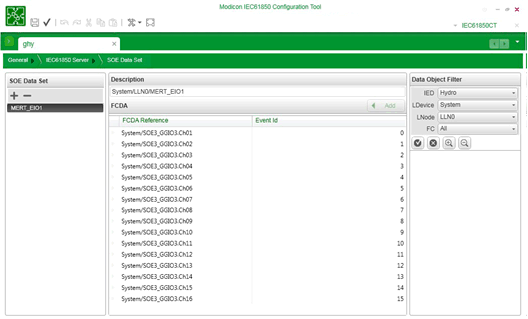

Lors de la configuration de l’ensemble de données, vous devez lier tous les DO, puis associer un bloc de contrôle de rapport en mémoire tampon (BRCB) à cet ensemble de données. Les instances DO incluses dans le rapport peuvent provenir de tout type de nœud logique (LN). Lors de l’ajout d’une instance DO à l’ensemble de données, vous devez définir le lien avec la voie (ID d’événement), comme indiqué ci-dessous

Lors de la configuration de l’ensemble de données, vous devez inclure tous les DO. Les instances DO incluses dans le rapport peuvent provenir de tout type de nœud logique (LN). Lors de l’ajout d’une instance DO à l’ensemble de données, vous devez définir le lien avec la voie (ID d’événement), comme indiqué ci-dessous :

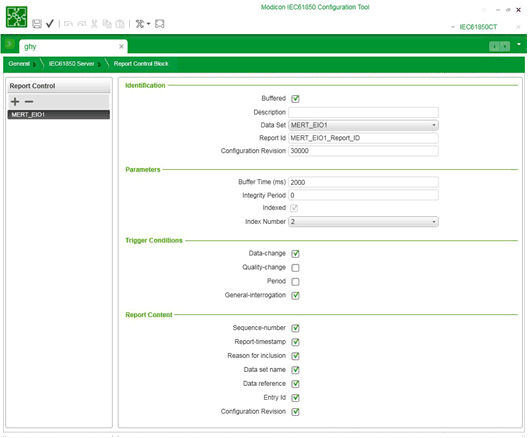

Ensuite, vous devez associer un bloc de contrôle de rapport en mémoire tampon (BRCB) à cet ensemble de données, comme indiqué ci-dessous :

Après le mappage du DO en variables PAC, deux instances DDT sont automatiquement créées et ajoutées à l’application :

IED_RPT est le DDT qui contient les informations de diagnostic de rapport.
IED_EVT contient les données d’événement transférées via la voie sélectionnée sur le PAC, avec deux structures différentes selon la plateforme source :
- IED_EVT_M pour les équipements Mx80
- IED_EVT_Q pour les équipements Quantum

NOTE : Le module BMENOP0300 peut ajouter ces événements dans un bloc de contrôle de rapport en mémoire tampon, selon la configuration. Comme l’ERT Quantum utilise l’heure locale, tandis que l’ERT Mx80 utilise l’heure UTC, le module BMENOP0300 peut gérer la conversion du temps ERT Quantum de l’heure locale 60870 en heure UTC 61850. Aucune conversion temporelle n’est requise pour ERT/CRA Mx80.

Structure des types de données : IED_RPT

Elément	Type	Description
Status	WORD	Etat du rapport : Bits 0 à 7 : rapport activé/désactivé. Chaque bit représente une instance de rapport : 0 = désactivé 1 = activée Bits 8 à 15 : dépassement du tampon : 0 = aucun dépassement du tampon 1 = dépassement
DaChgCnt	WORD	Compteur qui est incrémenté à chaque génération d'un rapport.

Structure de type de données : IED_EVT_M

Cette structure décrit le format des événements utilisés par les équipements Mx80 à l'aide du format IEC 61850 :

Elément	Type	Description
Reserv	BYTE	<réservé>
Value	BYTE	Valeur d’entrée
EventID	WORD	Identificateur d'événement, qui peut être l'un des suivants : numéro de la voie valeur définie par l'utilisateur
SecondSince Epoch	DWORD	Intervalle, en secondes, entre 1970-01-01 00:00:00 en UTC et l'heure actuelle.
FracOfSec_L	WORD	Fraction de la seconde courante, lorsque l'élément de valeur ci-dessus est déterminé. La fraction de la seconde est calculée comme suit : (SUM from i = 0 to 23 of bi2*–(i+1) s).
FracOfSec_H	BYTE
TimeQuality	BYTE	TimeQuality fournit les informations concernant l'IED émettrice et comprend les attributs suivants :
		Bits	Attribut	Type	Description
		0 à 4	TimeAccuracy	CODED ENUM	Classe de précision de la source de l'heure. Seule la valeur 10 = 1 ms est prise en charge.
		5	ClockNotSynchronized	BOOL	Mis à 1, cet attribut indique que la source horaire de l'IED émettrice n'est pas synchronisée avec l'heure UTC externe.
		6	ClockFailure	BOOL	Mis à 1, cet attribut indique que la source horaire de l'IED émettrice n'est pas fiable.
		7	LeapSecondsKnown	BOOL	Mis à 1, cet attribut indique que la valeur SecondSinceEpoch inclut toutes les secondes des annes bissextiles. Mis à 0, il indique que les secondes intercalaires ne sont pas incluses et que les secondes sont calculées à partir de la date courante avec une journée constante de 86 400 s.

Structure de type de données : IED_EVT_Q

Cette structure décrit le format des événements utilisés par les équipements Quantum respectant le format IEC 61850 :

Elément	Type	Description
Reserv	BYTE	<réservé>
Value	BYTE	Valeur d’entrée
Event ID	WORD	Identificateur d'événement, qui peut être l'un des suivants : le numéro de la voie ; une valeur définie par l'utilisateur.
Reserved	BYTE	<réservé>
Month	BYTE	Month
Year	BYTE	Year
Ms_Lsb	BYTE	Temps en millisecondes (octet de poids faible)
Ms_Msb	BYTE	Temps en millisecondes (octet de poids fort)
Min	BYTE	Temps non valide / Minutes
Hour	BYTE	Heure d'été / heures
Day	BYTE	Jour de la semaine/jour du mois

Structure de type de données : IED_ERT_BUF

Elément	Type	Description
NewTS	BYTE	Horodatage du nouvel événement
EvtSrc	BYTE	Source de l'événement : 0 = Quantum 1 = Mx80
EventEntity	WORD[6]	Entité d'événement, qui peut être l'une des suivantes : IED_EVT_Q IED_EVT_M
