Opérations du bloc fonction élémentaire NOP850_EVTS pour BMENOP0300
Traduction de la notice originale
A propos de nous
Introduction
Utilisez le bloc fonction élémentaire NOP085_EVTS (EFB) pour :
Représentation en FBD
NOTE :
  • Si l’événement horodaté est issu d’une plateforme Quantum, l’horodatage est en heure locale (UTC + Fuseau horaire). Le micrologiciel BMENOP0300 convertit cette heure locale en UTC et l’inclut au bloc de contrôle de rapport sortant. Le fuseau horaire dépend de la configuration SNTP BMENOP0300 dans l’outil de configuration Modicon IEC61850.
  • Si l’événement horodaté est issu d’une plateforme M80, l’horodatage est en heure UTC et le micrologiciel BMENOP0300 l’inclut au bloc de contrôle de rapport sortant sans conversion.
Paramètres d'entrée
Paramètre d'entrée
Type
Description
ENABLE
BOOL
Début du transfert
ERT
BYTE
Type d'ERT :
  • 0 = ERT Quantum
  • 1 = ERT Mx80
EVT
Un des éléments suivants :
Description de l'événement, comprenant la valeur, la qualité, l'horodatage, l'ID, le DDT et l'IED_EVTx
RPT
IED RPT
Informations du rapport. DDT IED_RPT
TIMEOUT
INT
Seuil temporel en incréments de 100 ms pour le déclenchement d’un événement (valeur supérieure à 0)
Paramètres de sortie
Paramètre de sortie
Type
Description
DONE
BOOL
La valeur 1 (true) indique que l'exécution du bloc fonction est terminée.
ACTIVE
BOOL
La valeur 1 (true) indique que l'exécution du bloc fonction est en cours.
ERROR
BOOL
La valeur 1 (true) indique que le bloc fonction détecte une erreur d'exécution.
STATUS
INT
Identifie l'erreur détectée :
  • 1 = le paramètre d'entrée est non valide.
  • 2 = <Réservé>
  • 3 = le format de l'heure est non valide.
    NOTE : seules les dates postérieures au 1er janvier 2000 sont correctes.
  • 4 = délai écoulé (par défaut : 10 s)
  • 5 = modification du paramètre lors de l'exécution
  • 6 = le compteur de modifications de données de rapport est anormal
    NOTE : Ce bloc EFB redémarre en cas d’expiration de délai (4) ou d’événement anormal lié à un compteur de modifications de données (6).
RPT_BUFF
IED ERT BUF
Tampon brut contenant des entités d'horodatage d'événement.

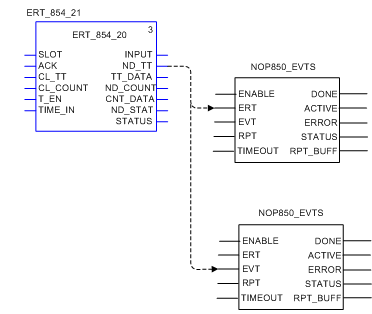

Exemple de FBD d'ERT Quantum

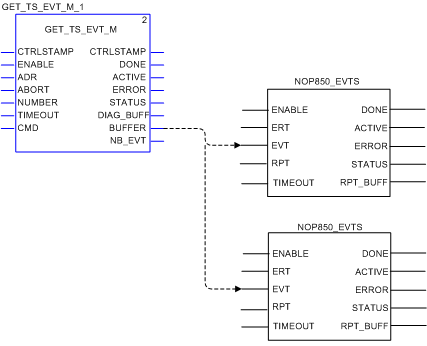

Exemple de FBD ERT Mx80
