Transparence réseau via le transfert IP en utilisant plusieurs modules BMENOP0300

Exemple de transfert IP

Vous pouvez activer le transfert IP sur un système M580 incluant plusieurs modules BMENOP0300.

Sur le réseau 1 (réseau de contrôle), avec l’adresse réseau 192.168.1.0/24, le PC (SCADA) configure les adresses IP suivantes dans chacun des trois modules BMENOP0300 :
- NOP 1 (ETH1) : 192.168.1.1
- NOP 2 (ETH2) : 192.168.1.2
- NOP 3 (ETH3) : 192.168.1.3

Définir un itinéraire statique

Le PC (hôte A) se trouve dans le réseau 1, et peut communiquer avec chacun des modules BMENOP0300 du rack local via l’adresse IP du réseau 1 du module. Pour que le PC communique avec les équipements des réseaux 2, 3 et 4, définissez l’adresse IP de chaque module BMENOP0300 respectif de chaque réseau (2, 3 et 4) comme itinéraire du trafic.

Pour que le PC (A) communique avec les dispositifs électroniques intelligents (IED) du réseau 2, ajoutez un itinéraire statique sur le PC :

c:\route ADD 192.168.2.0 mask 255.255.255.0 192.168.1.1
- 192.168.2.0 est le réseau 2.
- 192.168.1.1 est l’adresse IP du module BMENOP0300 du réseau 2.
Pour que le PC (A) communique avec les IED du réseau 3, ajoutez un itinéraire statique sur le PC :

c:\route ADD 192.168.3.0 mask 255.255.255.0 192.168.1.2
- 192.168.3.0 est le réseau 3.
- 192.168.1.2 est l’adresse IP du module BMENOP0300 du réseau 3.
Pour que le PC (A) communique avec les IED du réseau 4, ajoutez un itinéraire statique sur le PC :

c:\route ADD 192.168.4.0 mask 255.255.255.0 192.168.1.3
- 192.168.4.0 est le réseau 4.
- 192.168.1.3 est l’adresse IP du module BMENOP0300 du réseau 4.

Sur chacun des réseaux 2, 3 et 4, chaque IED configure la connexion directe sur chaque adresse IP du module BMENOP0300 en tant que passerelle.

Réseau	Adresse IP NOP (ETH2/3)	Adresse IP IED	Adresse IP passerelle IED
2	192.168.2.1/24	192.168.2.2/24 – 192.168.2.254/24	192.168.2.1
3	192.168.3.1/24	192.168.3.2/24 – 192.168.2.254/24	192.168.3.1
4	192.168.4.1/24	192.168.4.2/24 – 192.168.2.254/24	192.168.4.1

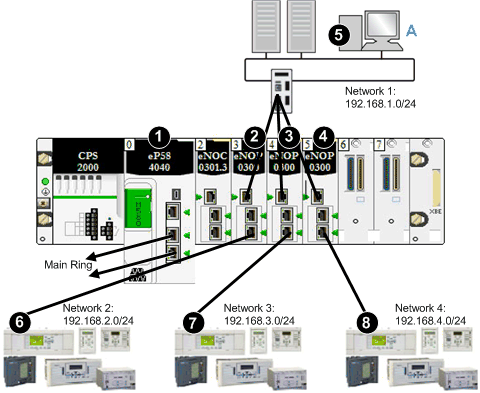

CPU BME•58•••• connectant le rack local à l'anneau principal

Un module BMENOP0300 est connecté : A) au réseau de contrôle (réseau 1) via le port ETH1 et 6) au réseau 2 via le port ETH3.

Un module BMENOP0300 est connecté : A) au réseau de contrôle (réseau 1) via le port ETH1 et 7) au réseau 3 via le port ETH3.

Un module BMENOP0300 est connecté : A) au réseau de contrôle (réseau 1) via le port ETH1 et 8) au réseau 4 via le port ETH3.

Sur le réseau 1 (réseau de contrôle), avec l’adresse réseau 192.168.1.0, le PC utilise l’adresse IP 192.168.1.0/24.

Réseau 2 avec l’adresse 192.168.2.0/24

Réseau 3 avec l’adresse 192.168.3.0/24

Réseau 4 avec l’adresse 192.168.4.0/24
