Introduction à la transparence
Il est possible de scinder un réseau en plusieurs sous-réseaux pour restreindre l'accès des utilisateurs et augmenter les performances. Les équipements des différents sous-réseaux sont alors incapables de communiquer directement.
Cependant, grâce à la
fonctionnalité de transfert IP, vous pouvez assurer la transparence du réseau Ethernet pour faciliter les communications entre les équipements appartenant à des sous-réseaux séparés. Cette rubrique décrit un exemple de transfert IP pris en charge par le module BMENOP0300.
Avant toute chose, modifiez la configuration de Control Expert pour faciliter l'utilisation du service de transfert IP :
Supposons que vous souhaitez appliquer la transparence entre deux réseaux :
-
Sur le réseau 1, avec l’adresse réseau 10.10.0.0, l’hôte A (un PC) utilise l’adresse IP 10.10.0.1.
-
Sur le réseau 3, avec l’adresse réseau 172.16.0.0, l’hôte C (un IED) utilise l’adresse IP 172.16.0.1.
Pour faciliter la communications entre les hôtes A et C, connectez les réseaux 1 et 3 à la fois physiquement et logiquement. Le service de transfert IP du module BMENOP0300 est l'interface de ces connexions réseau.

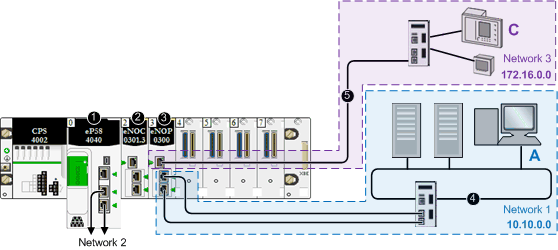

Dans l’exemple d’architecture suivant, le service de transfert IP du module BMENOP0300 fournit la transparence entre ces deux réseaux. L’hôte A du sous-réseau 10.10.0.0 (bleu) peut communiquer avec l’hôte C du sous-réseau 172.16.0.0 (violet) car le module BMENOP0300 est configuré avec une adresse IP dans chacun des deux réseaux.
1
CPU BME•58•••• connectant le rack local à l'anneau principal
2
Un module de communication Ethernet BMENOP0300 est connecté à la CPU via l'embase Ethernet (il appartient donc au même réseau que la CPU)
3
Le service de transfert IP du module de communication Ethernet BMENOP0300 comporte des adresses IP dans deux sous-réseaux : réseau 1 (10.10.0.0) et réseau 3 (172.16.0.0).
4
Le réseau 1, dans le sous-réseau 10.10.0.0, inclut un PC (hôte A).
5
Le réseau 3, dans le sous-réseau 172.16.0.0, inclut des IED.
Dans cet exemple, le service de transfert IP du module BMENOP0300 comporte deux interfaces avec des adresses IP différentes dans deux sous-réseaux :
|
Réseaux
|
Service de transfert IP
|
|
Adresse IP
|
Masque de sous-réseau
|
Adresse réseau
|
Interface Ethernet
|
|
Réseau 1
|
10.10.0.1
|
255.255.0.0
|
10.10.0.0
|
ETH 2, ETH 3
|
|
Réseau 3
|
172.16.0.1
|
255.255.0.0
|
172.16.0.0
|
ETH 1
|
Une fois le service de transfert IP installé, ajoutez les informations de transfert des adresses IP sur le PC (hôte A) et les IED (hôte C). Ces informations permettent aux hôtes d’envoyer les paquets au-delà de leur sous-réseau, en utilisant le service de transfert IP du module BMENOP0300.
-
Configurez les IED (hôte C) de façon à ce que tout le trafic envoyé hors du sous-réseau soit transféré au module BMENOP0300. Autrement dit, le trafic à destination des réseaux non associés à l'adresse 172.16.0.0 doit être transféré en totalité à l'interface appropriée du module BMENOP0300.
-
Configurez également le PC (hôte A) de façon similaire. Dans un environnement sur PC, il est néanmoins possible de configurer des règles de communication distinctes. Pour faciliter les communications entre le PC du réseau 1 et les équipements du réseau 3 de l’exemple, définissez l'adresse IP du module BMENOP0300 du réseau 1 de façon à y acheminer le trafic destiné au réseau 3.
NOTE : Les connexions du réseau 1 et du réseau 3 sur le module BMENOP0300 peuvent être interverties (selon le réseau qui requiert le protocole RSTP).
