Ajout d'un équipement STB NIC 2212
Traduction de la notice originale
A propos de nous
Présentation
Vous pouvez utiliser la bibliothèque d'équipements Control Expert pour ajouter un équipement distant (dans cet exemple, le module STB NIC 2212) au projet. Vous ne pouvez ajouter un équipement distant à votre projet que s'il figure dans votre bibliothèque d'équipements Control Expert.
Si un équipement distant est déjà ajouté à la bibliothèque d'équipements, vous pouvez également utiliser la découverte automatique d'équipement pour l'ajouter au projet. Lancez une découverte d'équipement en exécutant la commande Découverte de bus de terrain avec un module de communication sélectionné dans le Navigateur de DTM.
Ajout d'un équipement distant STB NIC 2212
NOTE : Dans cet exemple, le DTM utilisé est spécifique à l'équipement. Si vous n'avez pas de DTM spécifique à l'équipement, Control Expert fournit un DTM d'équipement générique.
Ajoutez le module STB NIC 2212 à votre projet :
Etape
Action
1
Dans le Navigateur de DTM, cliquez avec le bouton droit sur le DTM correspondant au module de communication Ethernet.
2
Sélectionnez Ajouter.
3

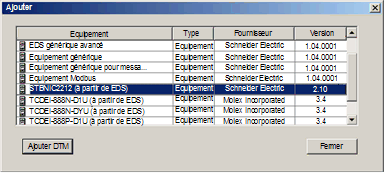

Sélectionnez STBNIC2212 (EDS) :
NOTE : Cliquez sur le nom d'une colonne pour trier la liste des équipements disponibles : (Par exemple, cliquez sur Equipement pour afficher les éléments en fonction du contenu de la première colonne trié par ordre alphabétique.)
4
Cliquez sur Ajouter DTM pour afficher l'association entre le module de communication Ethernet et le module STB NIC 2212 dans le Navigateur de DTM.
5
Dans le Navigateur de DTM, cliquez avec bouton droit sur le nœud STB NIC 2212 associé au DTM du module de communication Ethernet.
6
Sélectionnez Propriétés.
7

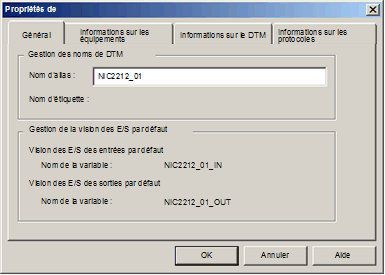

Sur l'onglet Général, créez un Nom d'alias unique. (L'utilisation d'équipements similaires avec le même DTM peut engendrer des noms de module en double.) Dans cet exemple, entrez le nom NIC2212_01 :
Control Expert utilise le Nom d'alias comme base pour les noms de structure et de variable.
NOTE : le Nom d'alias est le seul paramètre modifiable de cet onglet. Les autres paramètres sont en lecture seule.
8
Cliquez sur OK pour ajouter le module d'interface réseau STB NIC 2212 au Navigateur de DTM, sous le module de communication.
L'étape suivante est la configuration de l'équipement que vous venez d'ajouter au projet.
