Configuration du réseau

Introduction

Cette exemple montre comment établir la communications entre le rack M580 et un (NIM) Advantys STBNIC2212.

Le STBNIC2212 est un module d'interface réseau de Schneider Electric pour îlots Advantys.

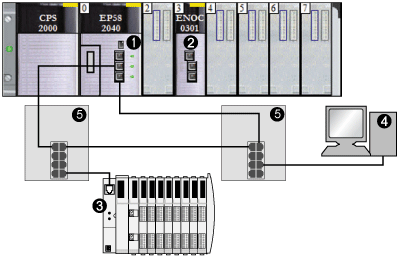

Topologie réseau

Les équipements du réseau Ethernet utilisés dans cette configuration incluent les éléments suivants :

CPU M580 avec service de scrutation DIO

Le module de communication Ethernet BMENOC0301/11 se trouve dans l'emplacement 3 du rack local.

Module NIM STBNIC2212 sur un îlot Advantys

PC exécutant le logiciel Control Expert

commutateur double anneau (DRS)

Pour reproduire cet exemple, utilisez les adresses IP de votre configuration pour les éléments suivants :

PC
module de communication Ethernet BMENOC0301/11
module d'interface réseau STBNIC2212

NOTE : Le logiciel Control Expert exécuté sur le PC est utilisé pour configurer la CPU M580. Dans cet exemple, le PC est directement relié au port Ethernet de l'UC via le commutateur Ethernet. Vous pouvez également contourner le commutateur et raccorder directement le PC aux ports Modbus de l'UC.

NIM

Acronyme de network interface module (module d'interface réseau). Un NIM se trouve toujours en première position de l'îlot STB (position la plus à gauche sur l'îlot physiquement installé). Le NIM possède une interface entre les modules d'E/S et le maître Fieldbus. C'est le seul module de l'îlot dépendant du bus de terrain (un NIM différent est disponible pour chaque bus de terrain).

EtherNet/IP™

Protocole de communication réseau pour les applications d'automatisation industrielle, qui combine les protocoles de transmission TCP/IP et UDP et le protocole CIP de couche applicative pour prendre en charge l'échange de données à haut débit et la commande industrielle. EtherNet/IP emploie des fichiers EDS pour classer chaque équipement réseau et ses fonctionnalités.
