Scrutateur d'E/S

Ouverture de la page

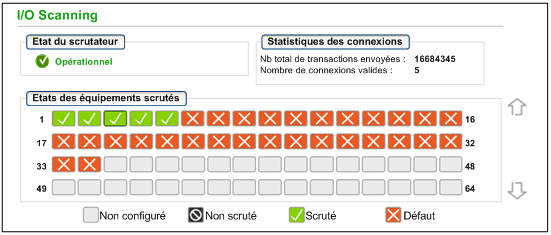

La page Scrutateur d'E/S est accessible dans l'onglet Diagnostics (Menu → Equipements connectés → Scrutateur d'E/S):

NOTE : Cette page est mise à jour toutes les 5 secondes.

Informations de diagnostic

Le tableau suivant décrit les statistiques d'état et de connexion du scrutateur :

Etat du scrutateur	Opérationnel	Le scrutateur d'E/S est activé.
	arrêté	Le scrutateur d'E/S est désactivé.
	Repos	Le scrutateur d'E/S est activé mais pas en cours d'exécution.
	Inconnu	Le scrutateur d'E/S renvoie des valeurs inattendues de l'équipement.
Statistiques de connexion	Transactions par seconde
	Nombre de connexions

Dans la section Etats des équipements scrutés, la couleur de chaque bloc indique l'état des différents équipements distants :

Couleur	Indication	Etat
gris	Non configuré	Un équipement n'est pas configuré.
noir	Non scruté	La scrutation de cet équipement a été intentionnellement désactivée.
vert	Scruté	Scrutation en cours d'un équipement sans problème.
rouge	Défaut	Un équipement en cours de scrutation renvoie des erreurs détectées.

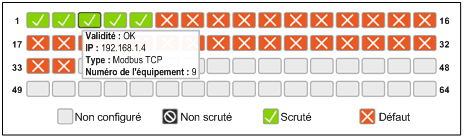

Placez le curseur sur un bloc pour obtenir des informations à propos d'un équipement particulier :
