Statistiques des ports

Ouverture de la page

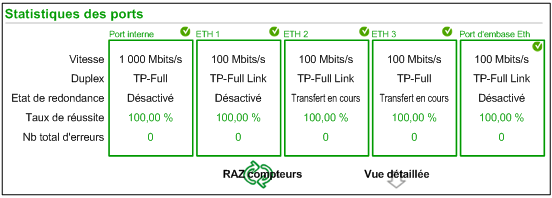

La page Statistiques des ports est accessible dans l'onglet Diagnostics (Menu → Equipements connectés → Statistiques des ports):

NOTE : Cette page est mise à jour toutes les 5 secondes. Cliquez sur RAZ compteurs pour remettre à zéro tous les compteurs dynamiques.

Informations de diagnostic

Cette page contient les statistiques de chaque port sur le module de communication. Ces informations sont associées à la configuration des ports Ethernet et à la configuration du port de SERVICE.

La couleur indique l'activité du port :

vert : : actif
gris : : inactif
jaune : : détection d'erreur
rouge : : détection d'erreur

Consultez les statistiques suivantes :

Statistique	Description
Vitesse	vitesse du port configuré (0, 100, 1000 Mbits/s)
Duplex	Le mode duplex actuel est une combinaison des éléments suivants : TP/Fiber -Full/-Half/-None Link/(aucun mot) NOTE : Si le treizième bit du mot dans la réponse Modbus est 1, Link est ajouté à la chaîne du mode duplex (TP-Full Link, TP-Half Link, etc.).
Etat de redondance	Le port Ethernet effectue les actions suivantes : Acquisition ou transfert d'informations Suppression d'informations Désactivé
Taux de réussite	Transmissions réussies (pourcentage)
Total erreurs	Nombre d'erreurs détectées

Vue développée

Cliquez sur Vue détaillée pour afficher plus de statistiques :

Statistique	Description
Trames émises	Nombre de trames émises correctement
Trames reçues	Nombre de trames reçues
Collisions excessives	Nombre de collisions Ethernet excessives
Collisions tardives	Nombre de collisions Ethernet tardives
Erreurs CRC	Nombre d'erreurs CRC (contrôle de redondance cyclique) détectées
Octets reçus	Nombre d'octets reçus
Paquets entrants contenant des erreurs	Nombre d'erreurs détectées dans les paquets entrants
Paquets entrants ignorés	Nombre de paquets entrants ignorés
Octets émis	Nombre d'octets émis
Paquets sortants contenant des erreurs	Nombre d'erreurs détectées dans les paquets sortants
Paquets sortants ignorés	Nombre de paquets sortants ignorés
Erreurs de détection de porteuse	Nombre d'erreurs de détection de porteuse trouvées. Une erreur de détection de porteuse se produit lorsqu'un port tente d'émettre une trame sans y parvenir faute de porteuse.
Erreurs FCS	Nombre d'erreurs FCS (séquence de vérification de trame) détectées. Ce type d'erreur est détecté lorsque la valeur du total de contrôle d'une trame indique qu'elle a été endommagée lors de l'émission.
Erreurs d'alignement	Nombre d'erreurs d'alignements d'octets détectées. Une erreur d'alignement d'octet se produit lorsque le nombre de bits d'une trame n'est pas divisible par 8. Ce type d'erreur déclenche en outre une erreur FCS.
Erreurs émission MAC internes	Nombre d'erreurs de transmission détectées, outre les collisions tardives, les collisions excessives ou les erreurs CRC.
Erreurs réception MAC internes	Nombre d'erreurs de réception détectées, outre les collisions tardives, les collisions excessives ou les erreurs CRC.
Erreurs de test SQE	Nombre d'instances d'erreur de qualité de signal (SQE) détectées. Certains émetteurs-récepteurs utilisent un heartbeat SQE pour indiquer qu'ils sont connectés à une interface hôte. Cette erreur indique qu'un émetteur-récepteur n'a pas de heartbeat, sachant que les émetteurs-récepteurs n'en produisent pas tous.
