Etape
|
Action
|
---|---|
1
|
Dans l'écran principal, cliquez deux fois sur Nœud 4.

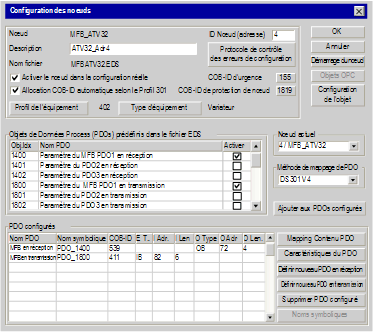

Résultat : l'écran de configuration du nœud apparaît :
![]() |
2
|
Cliquez sur OK pour valider la configuration du nœud.
|
3
|
Enregistrez le projet CANopen sous le nom MFB_ATV32.co.
Remarque : notez l'emplacement du fichier .CO, car la configuration sera importée dans Control Expert.
|
Type de variateur
|
Nom attribué au nœud
|
Nom du fichier .eds
|
PDO inclus
|
Objet de configuration à ajouter
|
---|---|---|---|---|
ATV 32
|
MFB_ATV32
|
MFBATV32.eds
|
1er PDO en réception
1er PDO en émission
|
-
|
