Déclaration de l'esclave du variateur ATV 32
|
|
|
(Traduction du document original anglais)
|
|
Déclaration de l'esclave du variateur ATV 32
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Sélectionnez la commande Insérer → Noeud.
Résultat : un curseur s'affiche.
|
|
2
|
Placez le curseur sur le bus en dehors du cadre principal et cliquez une fois.

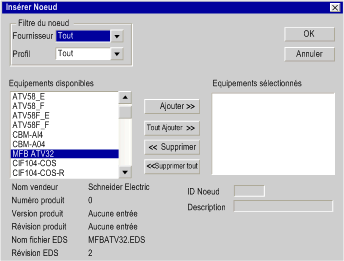

Résultat : l'écran ci-après s'affiche :
 |
|
3
|
Sélectionnez MFB_ATV32 dans la liste des équipements disponibles.
|
|
4
|
Cliquez sur le bouton Ajouter pour insérer MFB_ATV32 dans la liste des équipements sélectionnés.
La valeur de ID_Noeud doit être 4 et la Description doit être Noeud4.
Cliquez sur OK.
Résultat : l'architecture ci-après s'affiche :
 |
