Configuration du variateur ATV 32 à l'aide de l'interface utilisateur
(Traduction du document original anglais)
A propos de nous
Présentation
Le variateur ATV 32 intègre une interface utilisateur. Cette interface vous permet d'effectuer les actions suivantes :
Structure du menu d'interface

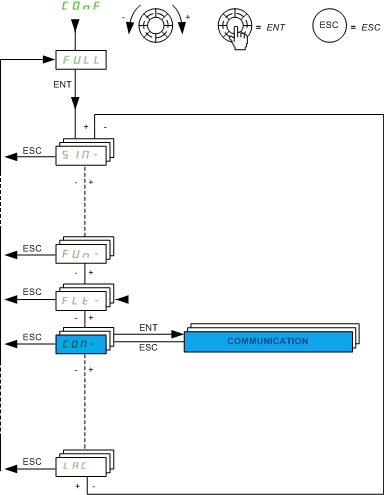

Le graphique suivant indique comment accéder aux menus de configuration à l'aide du cadran Jog pour accéder au menu COnF :
ENT
Entrée
Echap
Echappement
Paramètres CANopen de base
Ce tableau indique la procédure à suivre pour entrer l'adresse CANopen de base et les paramètres de débit via l'interface utilisateur :
Etape
Action
1
Faites appel au cadran Jog pour sélectionner COnF.
Résultat : le menu COnF (configuration CANopen) apparaît.
2
Appuyez sur la touche ENT.
Résultat : une liste déroulante de sous-menus apparaît.
3
Faites appel au cadran Jog pour sélectionner FULL.
Résultat : le menu FULL (paramètres non préchargés) apparaît.
4
Appuyez sur la touche ENT.
Résultat : une liste déroulante de sous-menus apparaît.
5
Faites appel au cadran Jog pour sélectionner COM.
Résultat : Le menu de communication COM apparaît.
6
Appuyez sur la touche ENT.
Résultat : une liste déroulante de sous-menus apparaît.
7
Faites appel au cadran Jog pour sélectionner CnO.
Résultat : le menu CnO (CANopen) apparaît.
8
Appuyez sur la touche ENT.
Résultat : une liste déroulante de paramètres apparaît.
9
Faites appel au cadran Jog pour sélectionner AdCO.
Résultat : le paramètre AdCO (adresse CANopen) apparaît.
10
Appuyez sur la touche ENT.
Résultat : une valeur correspondant à l'adresse CANopen par défaut s'affiche.
11
Faites appel au cadran Jog pour sélectionner l'adresse CANopen (4).
Résultat : l'adresse CANopen sélectionnée apparaît.
12
Appuyez sur la touche ENT.
Résultat : le paramètre AdCO (adresse CANopen) apparaît.
13
Faites appel au cadran Jog pour sélectionner bdCO.
Résultat : le paramètre bdCO (débit CANopen) apparaît.
14
Appuyez sur la touche ENT.
Résultat : une valeur correspondant au débit CANopen par défaut s'affiche.
15
Faites appel au cadran Jog pour sélectionner le débit CANopen (500).
Résultat : le débit CANopen sélectionné apparaît.
16
Appuyez sur la touche ENT.
Résultat : le paramètre bdCO (débit CANopen) apparaît.
17
Appuyez plusieurs fois sur Echap pour revenir au menu principal.
