Configuration du variateur ATV 32 avec SoMove
(Traduction du document original anglais)
A propos de nous
Présentation
Avec SoMove, les utilisateurs peuvent définir des bases d'équipements installés et décrire leurs configurations et paramètres de communication.
SoMove propose ensuite un groupe d'actions permettant de modifier ou de transférer les configurations et de connecter les équipements.
Le principe de navigation de SoMove associe une interface de configuration à chaque type d'équipement, permettant de les piloter, de les régler et de les contrôler.
Connexion au variateur ATV 32
Le tableau ci-dessous décrit la procédure de connexion au variateur ATV 32:
Etape
Action
1
Raccordez le PC sur lequel SoMove pour ATV 32 est installé au connecteur RJ45 sur le variateur à configurer.
2
Démarrez SoMove.

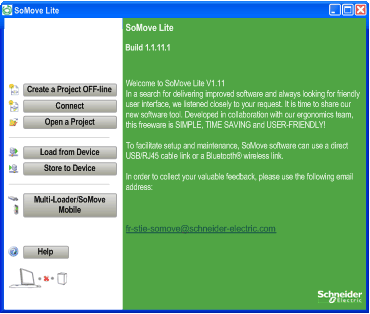

Résultat : l'écran de démarrage ci-après s'affiche :
3
Cliquez sur Connecter.

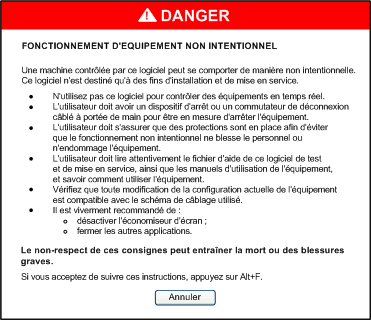

Résultat : l'écran ci-dessous s'affiche :
4
Si vous acceptez de suivre ces instructions, appuyez sur Alt+F.

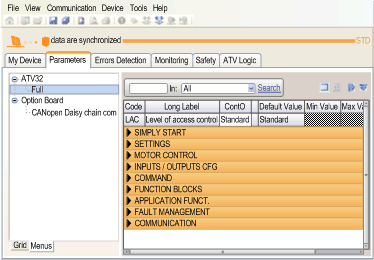

Résultat : l'écran ci-dessous s'affiche :
5
Ouvrez l'onglet Communication → onglet CANopen
Résultat : l'écran ci-dessous s'affiche :
6
Sur la ligne ADCO, définissez l'adresse CANopen sur 4.
7
Sur la ligne BCDO, définissez le débit en bauds CANopen sur 500 Kbits/s.
8
Déconnectez votre poste de travail du variateur.
9
Enregistrez le projet sous le nom ATV32_MFB.
