Configuration du nœud Lexium 05
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Dans l'écran principal, cliquez deux fois sur Nœud 3.

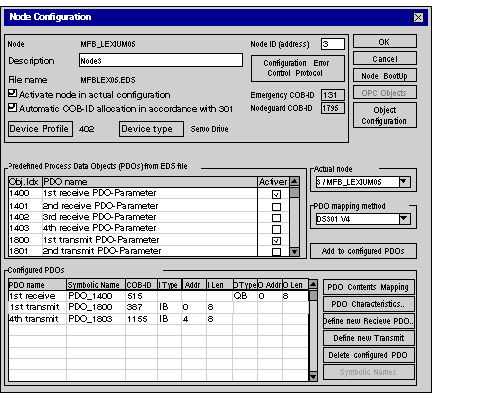

Résultat : l'écran de configuration du nœud apparaît :
 |
|
2
|
Cliquez sur Configuration de l'objet.

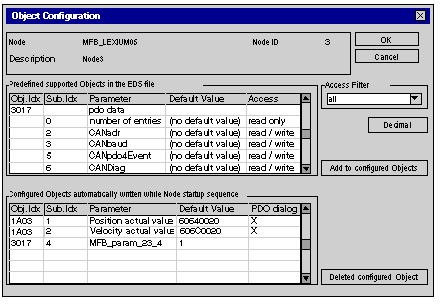

Résultat : la fenêtre de configuration d'objet s'affiche.
|
|
3
|
Dans la zone Objet prédéfini pris en charge dans le fichier EDS, cliquez deux fois sur l'objet 3017 sous-index 4.
Résultat : l'objet 3017 sous-index 4 est placé dans la zone Objets configurés du tableau :
 |
|
4
|
Cliquez sur OK pour valider la configuration de l'objet.
|
|
5
|
Cliquez sur OK pour valider la configuration du nœud.
|
|
6
|
Enregistrez le projet CANopen sous le nom MFB_Lexium05.co.
Remarque : notez l'emplacement du fichier .CO, car la configuration sera importée dans Control Expert.
|
|
Type de variateur
|
Nom attribué au nœud
|
Nom du fichier .eds
|
PDO à ajouter
|
Objet de configuration à ajouter
|
|---|---|---|---|---|
|
Lexium 05
|
MFB_LEXIUM05
|
MFBLEX05.eds
|
1er PDO en réception
1er PDO en émission
4ème PDO en transmission
|
3017 sous-index 4
|
