Déclaration de l'esclave du variateur Lexium 05
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Sélectionnez la commande Insérer → Nœud....
Résultat : Un curseur s'affiche :
|
|
2
|
Placez le curseur sur le bus en dehors du cadre principal et cliquez une fois.

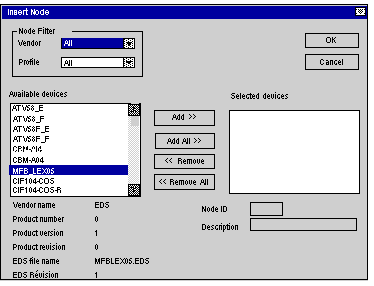

Résultat : L'écran ci-dessous s'affiche :
 |
|
3
|
Sélectionnez MFB_LEXIUM05 dans la liste des équipements disponibles.
|
|
4
|
Cliquez sur le bouton Ajouter pour insérer le Noeud3 dans la liste des équipements sélectionnés. Cliquez sur OK.

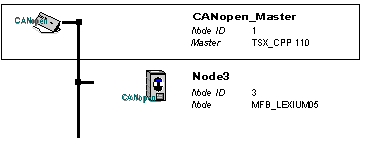

Résultat : L'architecture suivante s'affiche :
 |
