Lorsque vous déclarez une carte TSX CPP 110 dans un processeur d'automate, le bus CANopen est représenté dans le répertoire Configuration du navigateur du projet.
L'adresse topologique du bus CANopen est calculée automatiquement par Control Expert. Cette valeur n'est pas modifiable.
Après avoir sélectionné et validé la configuration CANopen (le fichier MFB_Lexium32.CO réalisé avec le logiciel Sycon), les esclaves CANopen apparaissent dans le Navigateur du projet.
L'affichage du bus CANopen permet de contrôler les adressages topologiques des esclaves.

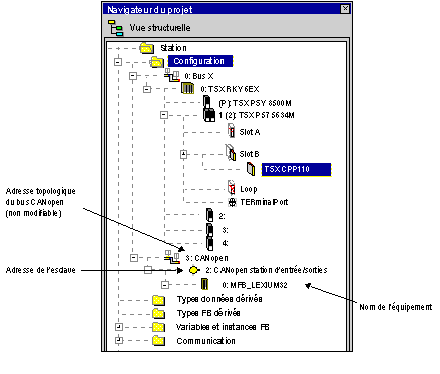

La figure ci-après représente le bus CANopen avec l'équipement esclave de l'exemple didactique.
