Sélection du fichier CANopen SyCon dans Control Expert
|
|
|
(Traduction du document original anglais)
|
|
Sélection du fichier CANopen SyCon dans Control Expert
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Dans le Navigateur du projet de Control Expert, développez complètement le répertoire Configuration, puis double-cliquez sur CANopen.
Résultat : la fenêtre de configuration de la carte apparaît :
 |
|
2
|
Dans la zone Mode de chargement de la configuration, cliquez sur le bouton Sélection base de données :

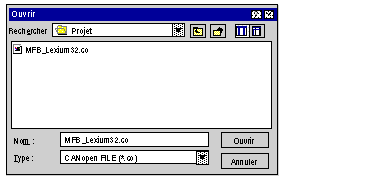

 Résultat : l'écran suivant apparaît :
 |
|
3
|
Recherchez et sélectionnez le fichier MFB_Lexium32.CO réalisé par SyCon, puis cliquez sur Ouvrir.
Résultat : le nombre de mots réservés aux entrées et aux sorties est recalculé en fonction de la configuration sélectionnée et la configuration apparaît dans l'écran de configuration Control Expert.
 |
|
4
|
Validez en cliquant sur Configuration bus.
Résultat : la fenêtre Configuration du bus CANopen s'affiche. Cliquez sur Fermer.
|
|
5
|
Fermez la fenêtre 0.1 : Emplacement B : TSX CPP 110.
Remarque : l'emploi de l'IODDT T_COM_CPP110 correspondant à la voie de la carte TSX CPP 110 est conseillé pour la suite de la programmation.
|
