Il est conseillé de mettre au point la cinématique de l'axe avant sa mise en marche automatique par le programme.
Le logiciel de mise en service offre la fonction d'enregistrement / réglage « Recording / Tuning » pour visualiser les données internes de l'équipement pendant les mouvements. L'équipement connecté stocke les données de mouvement dans une mémoire interne pendant une durée d'enregistrement définie, puis les envoie au PC. Le PC traite les données et les affiche sous forme de graphiques ou de tableaux.
Les données enregistrées peuvent être sauvegardées sur le PC et être archivées ou imprimées à des fins de documentation.
Sélectionnez Item → Functions → Record / Tuning... pour démarrer la fonction d’enregistrement.

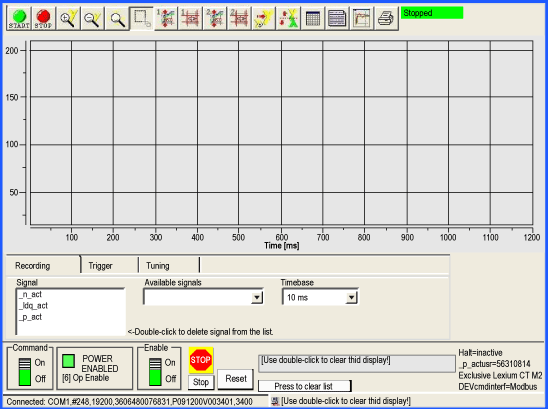

L’écran ci-dessous est accessible en cliquant sur l'onglet Oscilloscope :
Cliquez sur ces boutons pour accéder aux fonctionnalités décrites ci-après.
-
Lancer l'enregistrement
-
Arrêter l'enregistrement
-
Zoom avant, axe y
-
Zoom arrière, axe y
-
Zoom variable à l'infini, axe x et axe y
-
Zoom sur le rectangle sélectionné
-
1er affichage de valeurs pour une durée définie
-
Modifier les valeurs présentées pour le premier affichage
-
2ème affichage de valeurs pour une durée définie
-
Modifier les valeurs présentées pour le deuxième affichage
-
Restaurer l'affichage d'origine
-
Inverser l'axe y
-
Affichage du tableau des valeurs enregistrées
-
Saisir une description
-
Afficher/masquer la configuration
-
Imprimer l'enregistrement

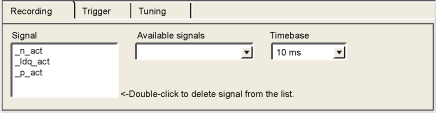

La sélection des paramètres s'effectue dans le champ de saisie « Available signals ». Quatre paramètres peuvent être sélectionnés au maximum. Si un paramètre n'est plus utile, vous pouvez le désélectionner en double-cliquant sur son nom.
La sélection de l'intervalle d'enregistrement s'effectue dans le champ de saisie « Timebase ». Plus la valeur de « Timebase » est faible, plus la durée maximale d'enregistrement est réduite.

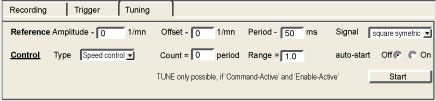

Le réglage ne peut être lancé que lorsque les commutateurs « Access » et « Enable » sont sur « On ».
-
Le champ « Amplitude » permet de définir l'amplitude maximum de la valeur de référence.
-
Le décalage de l'amplitude dans la direction positive ou négative peut être indiqué dans le champ « Offset ».
-
Le champ « Period » permet de définir la durée d'une période.
-
Le type de signal de la valeur de référence est défini dans la liste déroulante « Signal ».
-
L'automate à utiliser est défini à l'aide de la liste déroulante « Type ».
-
Le champ « Count » permet de définir le nombre de périodes.
-
Le nombre maximum de tours pouvant être déclenché par réglage est indiqué dans le champ « Range ». Cette valeur peut, par exemple, contribuer à éviter le blocage d'un mouvement.
-
Les boutons radio « auto-start » permettent de lier l'exécution du mouvement de réglage et le début de l'enregistrement. Si cette option est réglé sur « Off », le logiciel affiche un bouton Start. Le bouton Start permet de déclencher le mouvement de réglage indépendamment du début de l'enregistrement.
NOTE : les paramètres définis sur l'onglet « Trigger » sont perdus si vous réglez l'option « auto-start » sur « On ».
NOTE : pour plus d’informations, reportez-vous au manuel utilisateur du logiciel Lexium CT.
