Potentiomètres linéaires
Ce type de capteur est adapté pour mesurer un déplacement linéaire dans un encombrement réduit.
Le câble est directement relié à l'axe de sortie d'un potentiomètre angulaire multi-tour.

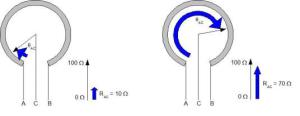

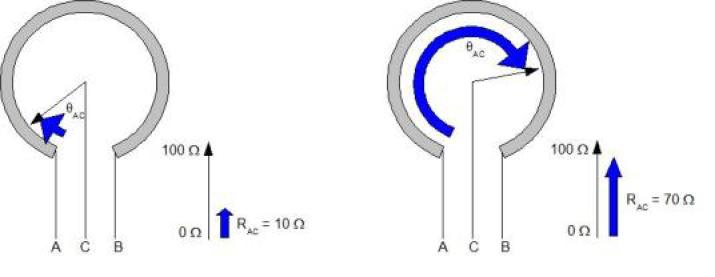

Le principe du potentiomètre est simple : on relève la tension aux bornes d'une portion de résistance R dont la longueur est proportionnelle au déplacement de l'axe du potentiomètre. Sachant que la résistance totale Rt est alimentée sous une tension Umax=5 Volts, on peut déduire d'une relation de division de tension Umesurée=Umax/Rt * R. En utilisant la proportionnalité entre R et le déplacement de l'axe, on obtient que la tension délivrée par le capteur est donc directement proportionnelle au déplacement.
La tension d'alimentation du capteur est de 5 V et l'étendue de mesure de 312 mm. La précision de mesure est lié à la précision du capteur et la caractéristique du convertisseur analogique numérique (CAN ou ADC) qui convertit la tension mesurée sur 10 bits soit 1024 valeurs.
