Diagrammes structurels SysML
BDD
Le diagramme de définition de blocs liste l'ensemble des constituants utiles au cas d'utilisation recensé précédemment.

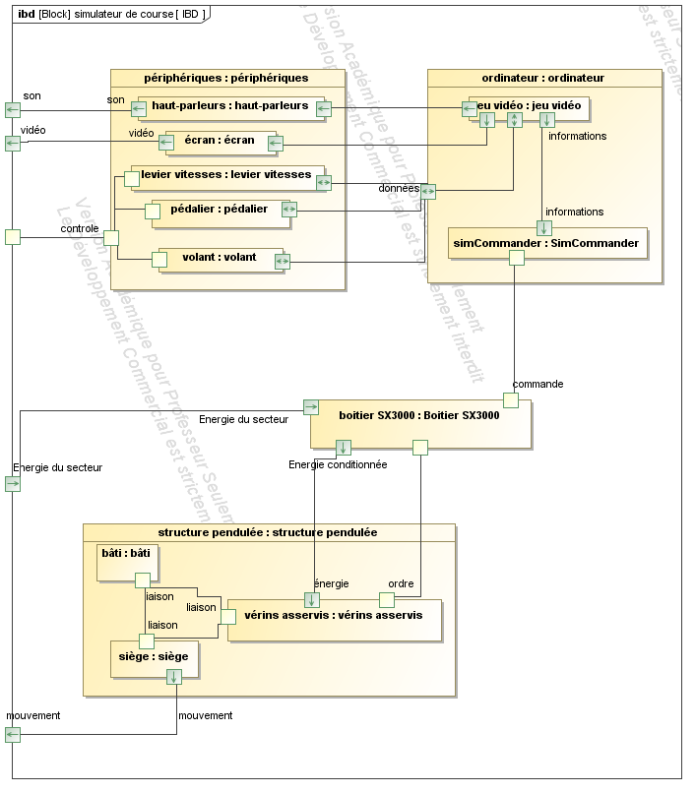

IBD
Les éléments dialoguent entre eux selon l'organisation décrite par le diagramme de blocs interne.
