Partie transmission de mouvement

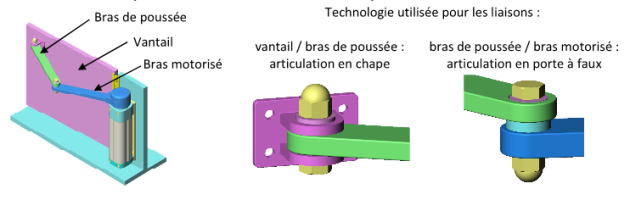

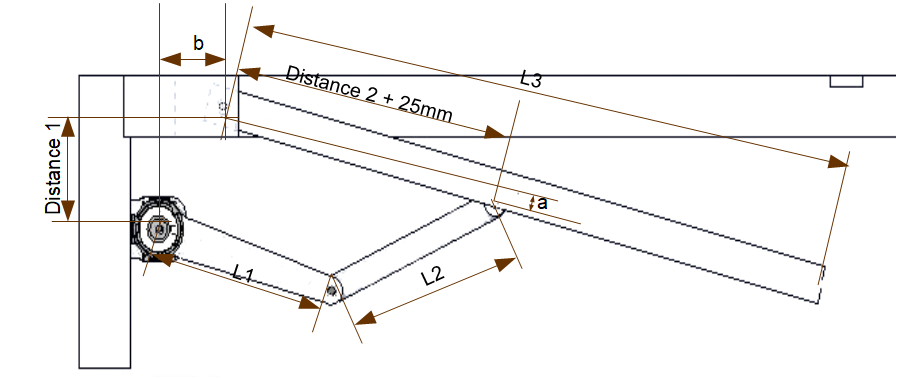

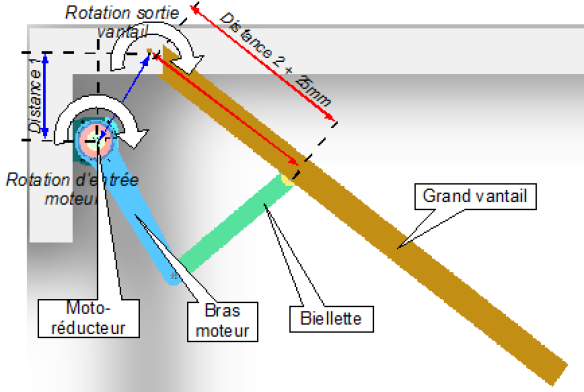

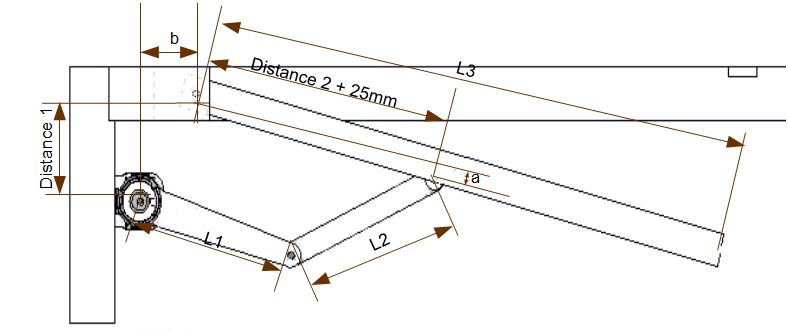

Avec :
L1 = L2 = 280 mm
L3 = 960 mm
a = 20 mm
b = 100 mm

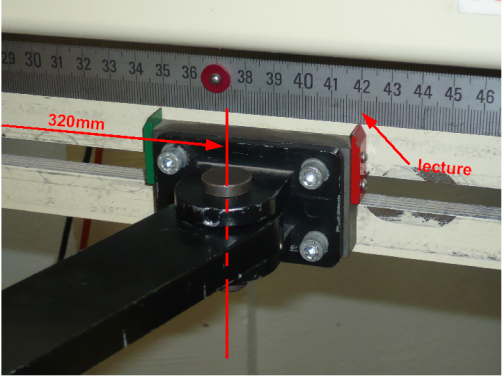

La lecture du curseur rouge permet d'obtenir la distance par rapport à l'axe de rotation du vantail.
Pour modifier la position du point d'attache entre le bras et le vantail, il faut dévisser et revisser les 2 vis à tête 6 pans creux.
