Potentiomètres de mesure
La maquette comporte 2 potentiomètres de mesure permettant de mesurer la position angulaire du bras moteur ainsi que celle du grand vantail.
Chaque capteur délivre une tension de 15mV pour 1°.
Ces capteurs ne sont pas utilisés sur le système grand public. Ils ont été rajoutés pour la didactisation du système.
Principe de fonctionnement
Les potentiomètres résistifs permettent de mesurer une position linéaire ou angulaire en mesurant une variation de résistance. Le capteur délivre alors une tension proportionnelle au déplacement.
L'évolution dans la fabrication des potentiomètres permet une mesure continue grâce aux pistes plastiques (matériaux plastiques conducteurs), sans supprimer pour autant l'effet d'usure locale qui limite l'emploi de ce type de capteur.

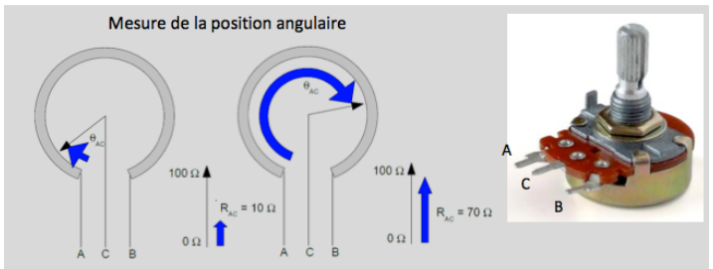

Potentiomètre angulaire :
Ce capteur traduit donc l'angle à mesurer en tension entre la borne C et la borne A. La position du curseur peut varier entre 0° et 360° au maximum.
Il existe deux types de potentiomètres :
les potentiomètres bobinés ;
les potentiomètres à piste plastique.
