Capteur de couple
Jauges d'extensométrie
Principe fonctionnement

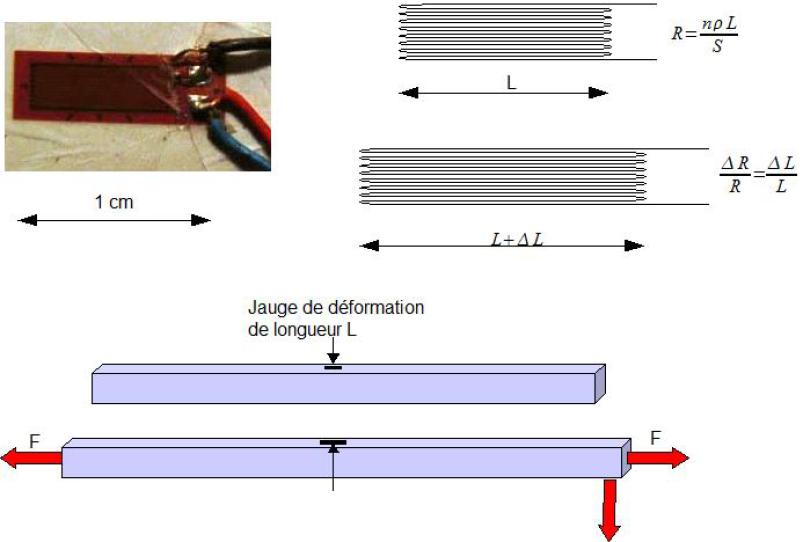

Une Jauge de déformation (fil en serpentin) est collée sur la surface d'une pièce pour laquelle on désire connaître les efforts qu'elle subit. Lorsqu'un effort est appliqué, le fil se déforme, subit une variation de longueur. Sa résistance varie en conséquence. La variation de sa résistance est proportionnelle à sa variation de longueur. Connaissant la loi de comportement du matériau, qui relie les déformations aux efforts, on a accès aux efforts.

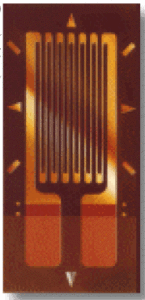

Sous la forme la plus simple, une jauge est constituée d'un très fin fil (2 microns) conducteur collé sur un support. Cette feuille très mince est arrangée suivant la forme de la figure ci-dessous. Les brins de fil constituant la jauge étant principalement alignés suivant la direction de mesure, on peut admettre que le fil subit les mêmes déformations que la surface sur laquelle la jauge est collée.
Utilisation
Les jauges d'extensométrie peuvent être utilisée comme base pour des capteurs :
de force ou de couple en les plaçant sur un corps d'épreuve spécifique en fonction du type d'effort à mesurer ;
de contraintes ou d'allongement en les collant directement sur le matériau à tester ;
d'accélération ;
de pression.
