Pignon-crémaillère

Le système pignon-crémaillère transforme un mouvement de rotation de la colonne en mouvement de translation de la crémaillère.

Le pignon possède Z dents. La distance entre deux dents sur le cercle primitif est appelée pas primitif et est notée p p . Pour un tour du pignon, la crémaillère avance de Z ⋅ p {Z}cdot{p} . On peut alors déterminer une relation entre x est la translation de la crémaillère et θ %theta l'angle de rotation de la vis.

Données

  • p ≈ 6.7 mm p approx 6.7mm

  • Z = 5 {Z}={5} dents

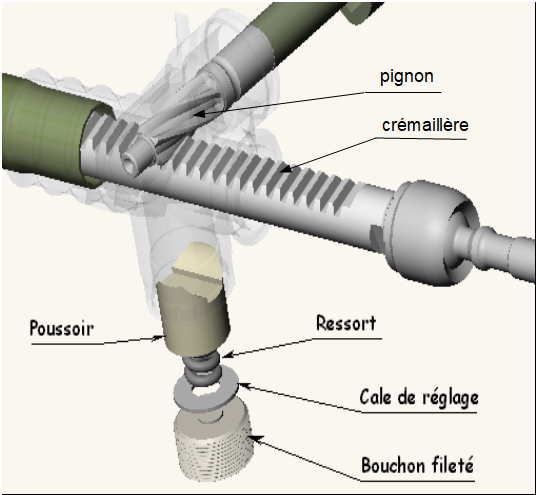

Un système de réglage permet de limiter les jeux entre le pignon et la crémaillère.
