Zielwandkijker.

De 3^e echelons geschutmonteur beschikte over een zielwandkijker die met een adapter aan één zijde van de schietbuis werd ingeklemd terwijl een assistent met een lange stang een spiegel met een lampje door de schietbuis bewoog. Zo kon hij de binnenzijde van de schietbuis inspecteren. Bij vermeende schade werd het 5^e echelon ingeschakeld.

De 5^e echelons zielwandkijker is een optisch instrument dat in een schietbuis wordt ingevoerd om het inwendige daarvan te inspecteren. Met behulp van adapters, die afgestemd zijn op de binnendiameter van de te inspecteren schietbuis, wordt de kijker exact in het hart van de schietbuis gehouden.

Deze hartlijn noemt men de zielas. De binnenwand noemt men zielwand. Vandaar de naam zielwandkijker.

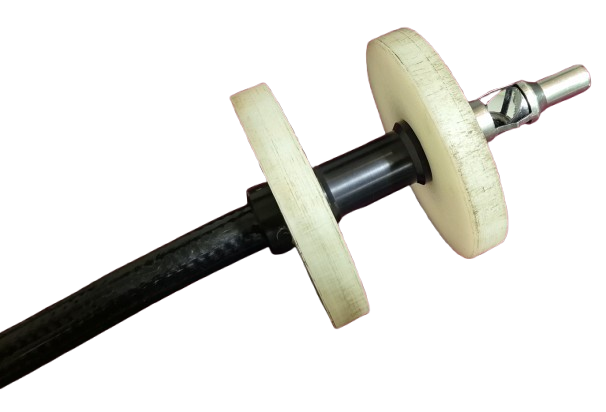

Het optisch gedeelte aan de voorzijde van de kijker heeft een prisma en een lampje zodat onder 90° ten opzichte van de zielas op de zielwand wordt gekeken.

Aan de achterzijde zijn de kabels aangesloten voor het lampje en de besturing van de optische kop. Deze kabels zijn verbonden met de bedieneenheid.

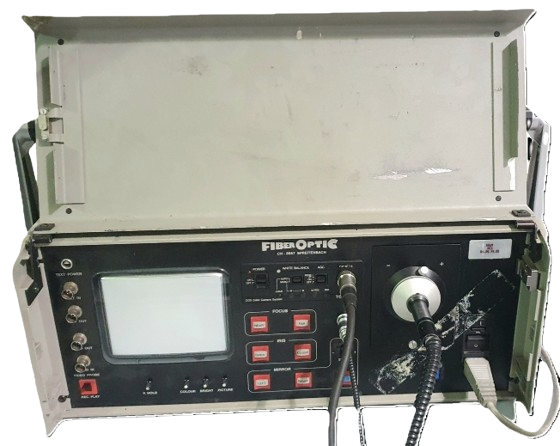

Bedieneenheid.

Met de bedieneenheid kan men het objectief in de kop van de kijker instellen. Het beeld dat de kijker opneemt, wordt met een glasvezelkabel overgebracht naar de display in de bedieneenheid. Op deze manier kan iedere vierkante centimeter van de zielwand nauwkeurig worden gecontroleerd op beschadiging,

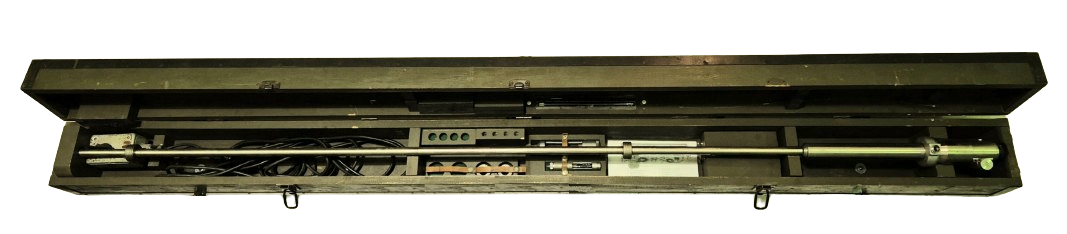

Deze uitrusting bestond uit een zielwandkijkerset M1 voor 20 tot 40 mm en M2 voor 57 tot 280 mm schietbuizen.

Gebruik.

Deze zielwandkijker werd gebruikt door 590 TD Ballistische en Technische Adviezen Ploeg. Deze 5^e echelons inspectieploeg beschikte ook over speciale meetmiddelen en kalibers om slijtage vast te stellen. Jaarlijks inspecteerden zij alle schietbuizen van de Landmacht waarmee in het voorafgaande jaar was geschoten. Zij bepaalden dan hoeveel schoten er nog veilig mee konden worden afgevuurd. Ook schietbuizen van voertuigen in basis onderhoud werden door het team geïnspecteerd.
