Zielwandkijker
3^e echelon.

Zielwandkijker.

3^e echelons zielwandkijker in 120 mm schietbuis Leopard 2 tank.

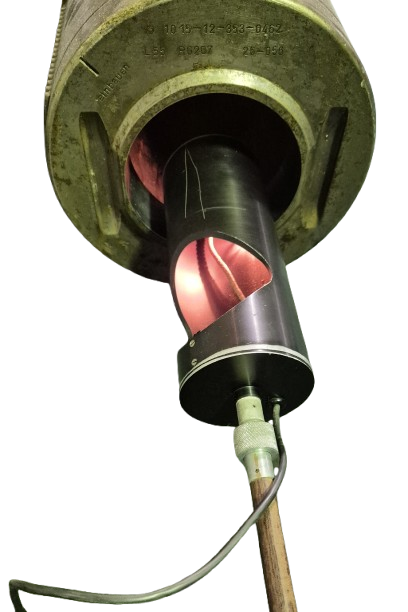

3^e echelons zielwandkijker spiegelhouder met lampje.

De 3^e echelons zielwandkijker is een optisch instrument dat aan één zijde van een schietbuis wordt ingeklemd om het inwendige daarvan te inspecteren. Op de kijker kan vergroting en scherpte worden ingesteld.

Met behulp van adapters, die afgestemd zijn op de binnendiameter van de te inspecteren schietbuis, wordt de kijker exact in het hart van de schietbuis ingeklemd. Deze hartlijn noemt men de zielas. De binnenwand noemt men zielwand. Vandaar de naam zielwandkijker.

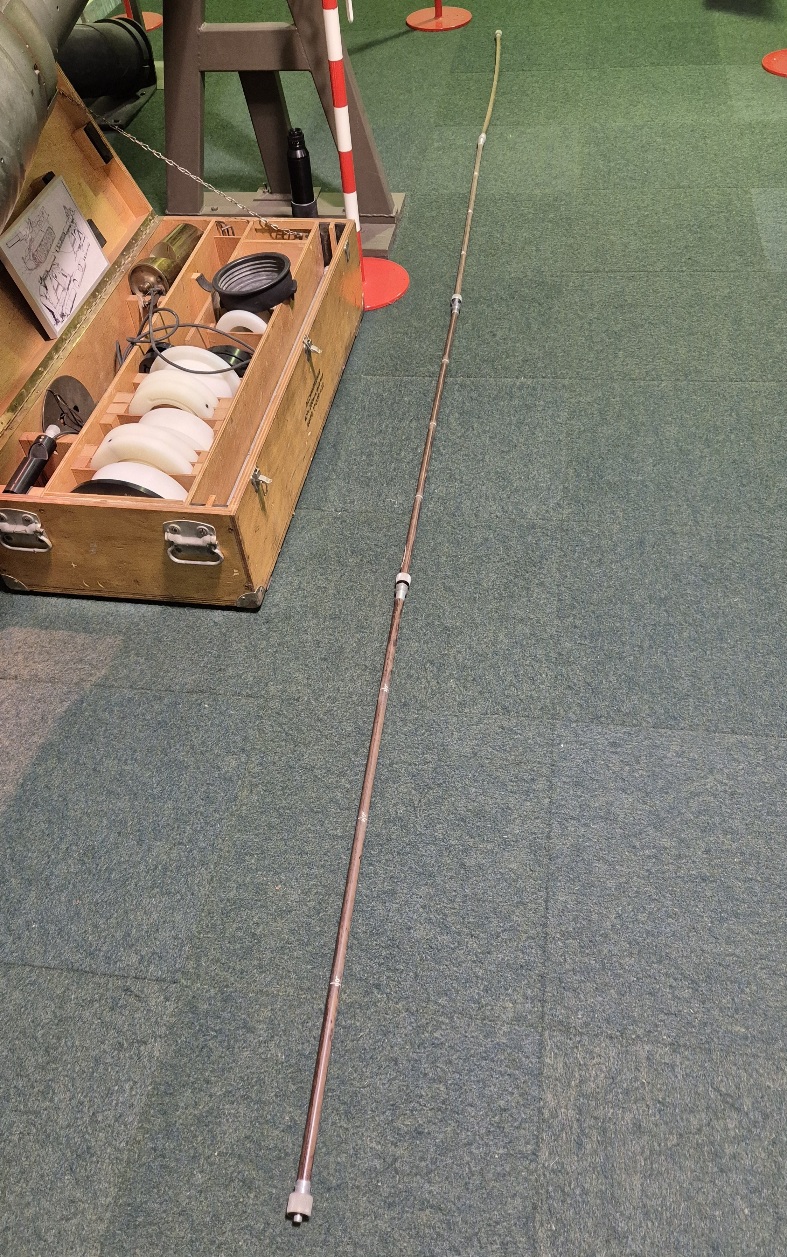

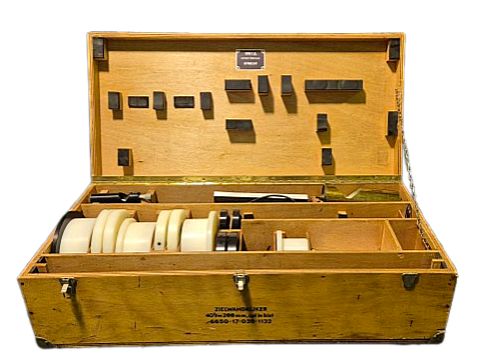

Kist met adapters voor kijker en verlengstukken voor spiegelhouder.

Vanaf de andere zijde van de schietbuis schuift een assistent met een stang een spiegelhouder met lampje door de schietbuis. Dat lampje verlicht het te inspecteren gedeelte en de inspecteur kijkt met de kijker via de spiegel loodrecht op de zielwand. Door de spiegel te schuiven en te draaien en steeds de kijker daarop scherp te stellen, kon men de hele zielwand optisch inspecteren.

De stang van het prisma kan verlengd worden om de volledige lengte van de schietbuis te kunnen bereiken.

Gebruik.

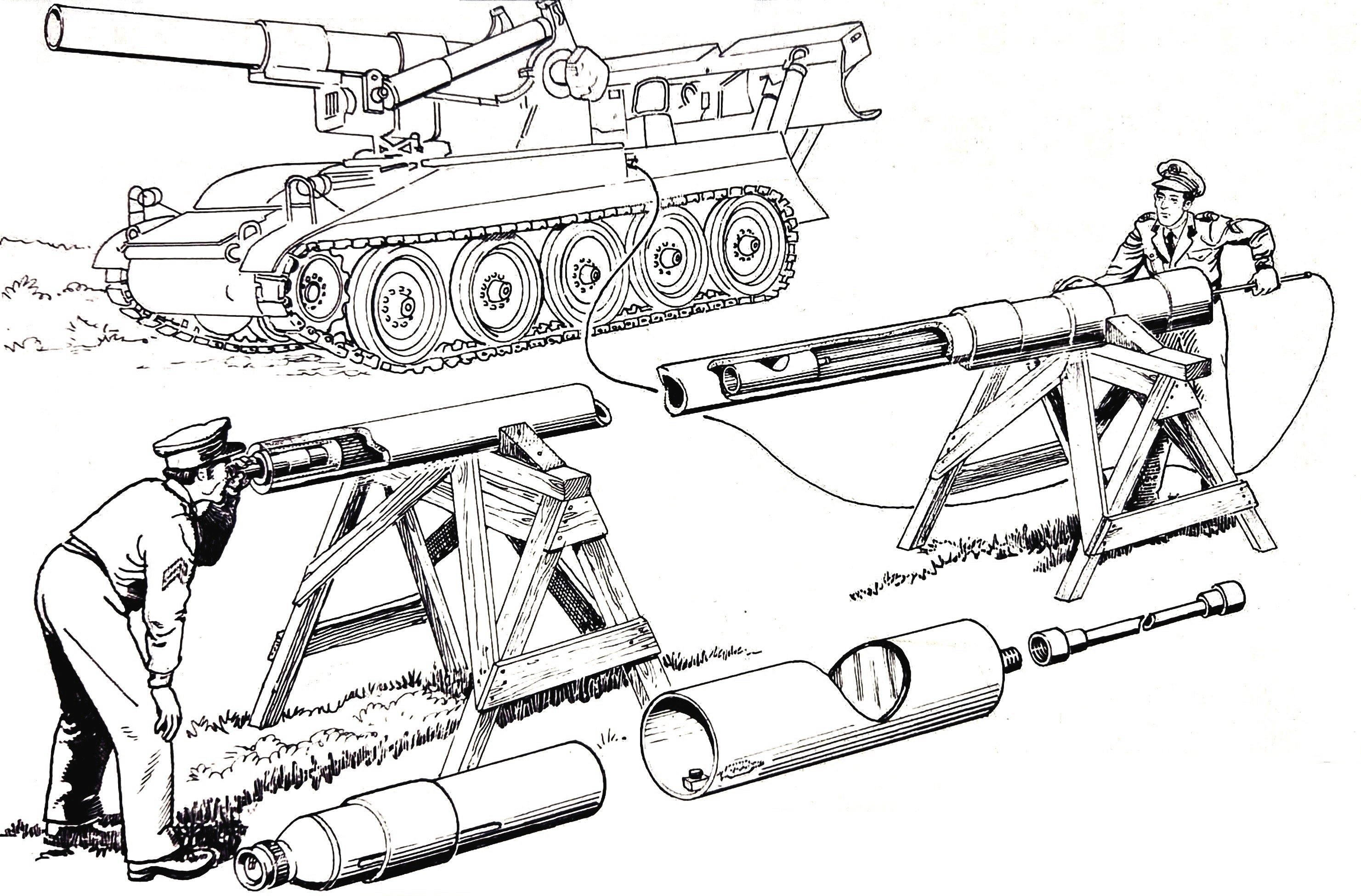

De 3^e echelons zielwandkijker in gebruik.

Als een beschadiging werd geconstateerd of slijtage werd gemeten, moest de schietbuis door de 590 TD Ballistische en Technische Adviezen Ploeg worden gecontroleerd. Die beschikte over nauwkeuriger optische instrumenten en kalibers. Zij adviseerden dan wat er met de schietbuis moest gebeuren. Voor het 3^e echelon kwam dat meestal neer op vervangen van de schietbuis.

Nog steeds worden schietbuizen op deze manier geïnspecteerd, alleen met wat modernere, compactere apparatuur en meer geautomatiseerd.

Voor meer informatie over de schietbuis van de Leopard zelf, ga naar het onderwerp “Schietbuis 120 mm Leopard 2A6” in het menu.
