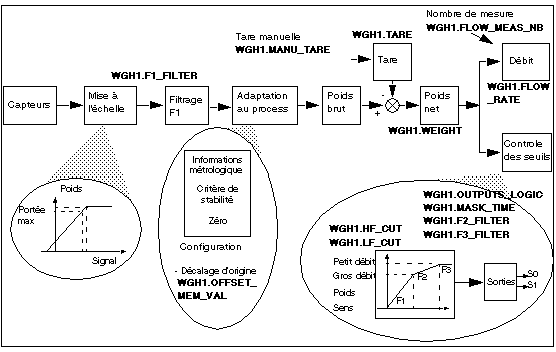

Illustration
Cette illustration présente la formation des différentes fonctions exécutées par le module et les objets langage associés.
Description
Le tableau suivant décrit les principaux objets langage.
Si l'application concerne un automate Premium/Atrium, les objets d'échange de l'IODDT sont de type T_WEIGHING_ISPY101.
Si l'application concerne un automate M580, les objets d'échange de l'IODDT sont de type T_WEIGHING_ISPY101_2.
Symbole
Adresse
Type d'objet à échanger
Rôle
WGH1.WEIGHT
%IDr.m.0.0
Implicite
Valeur du poids (brut ou net)
WGH1.FLOW_RATE
%IDr.m.0.2
Implicite
Débit
WGH1.TARE
Premium/Atrium : %IDr.m.0.5
M580 : %IDr.m.0.6
Implicite
Valeur de la tare
WGH1.OFFSET_MEM_VAL
Premium/Atrium : %IDr.m.0.7
M580 : %IDr.m.0.8
Implicite
Mémoire de recalage (décalage du zéro)
WGH1.F1_FILTER
%MWr.m.0.6
Explicite
Coefficient du filtre F1
WGH1.MANU_TARE
%MWr.m.c.0
Explicite
Tare manuelle
WGH1.HF_CUT
%MDr.m.0.8
Explicite
Point de coupure gros débit S0 (dosage)
WGH1.LF_CUT
%MDr.m.0.10
Explicite
Point de coupure bas débit S1 (dosage)
WGH1.OUTPUTS_LOGIC
%MWr.m.0.12
Explicite
Logique des sorties S0 et S1 (dosage)
WGH1.MASK_TIME
%MWr.m.0.13
Explicite
Temps de masquage PD
WGH1.FLOW_MEAS_NB
%MWr.m.0.14
Explicite
Nombre de mesures utilisées pour calculer le débit
WGH1.F2_FILTER
%MWr.m.0.15
Explicite
Coefficient du filtre F2
WGH1.F3_FILTER
%MWr.m.0.16
Explicite
Coefficient du filtre F3
