Description de l'écran Etalonnage

Introduction

L'écran de réglage permet d'accéder aux commandes d'étalonnage.

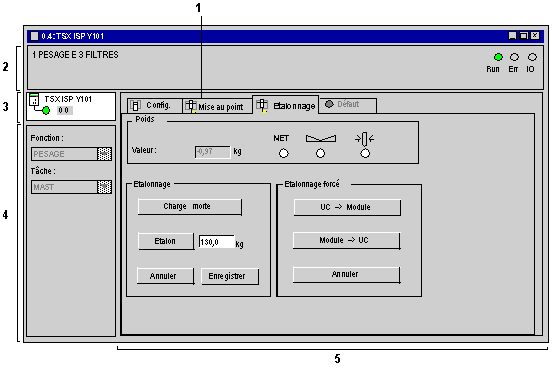

Illustration

Cet écran n'est accessible qu'en mode en ligne.

Description

Le tableau ci-dessous présente les différents éléments de l'écran Etalonnage et leurs fonctions :

Adresse	Elément	Fonction
1	Onglet	L'onglet affiché indique le mode actif (Etalonnage dans cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant.
2	Zone du module	Indique le nom abrégé du module. En mode en ligne, cette zone comprend également les trois voyants suivants : Run, Err etIO.
3	Champ de voie	Permet : en cliquant sur la référence du module, d'afficher l'onglet Description contenant les spécifications techniques, et l'onglet Défaut qui contient les conditions d'erreur détectées dans le module ; de sélectionner les voies à configurer.
4	Zone des paramètres généraux	Comprend : le menu déroulant Fonction ; le menu déroulant Tâche définissant la tâche (MAST ou FAST) dans laquelle les objets à échange implicite des voies seront échangés.
5	Zones d'affichage et de réglage	Affiche les informations de pesage et les commandes d'étalonnage.

NOTE : après un transfert d'application, la copie des paramètres d'étalonnage du module vers l'UC est perdue.
