Lecture des paramètres de configuration
(Traduction du document original anglais)
A propos de nous
Introduction
Les paramètres saisis lors de la configuration du module sont accessibles par programme en lecture seule.
Ces paramètres sont codés dans 3 mots de la zone constante %KW.
Codage du poids maximum
La valeur du poids maximum, configuré pour la voie de mesure, est accessible via le mot %KWr.m.0.0.
Codage de l'unité de mesure
L'unité et l'échelon configurés pour la voie de mesure sont consultables dans le mot %KWr.m.0.1.
L'unité de mesure est codée sur 3 bits de l'octet de poids faible.
Le tableau suivant décrit le codage de l'unité de mesure :
Bits 0 à 2
Unité correspondante
Rôle
0
g
Gramme
1
kg
Kilogramme
2
t
Tonne (métrique)
3
lb
Livre (453 g)
4
oz
Once (28,35 g)
5
<sans>
Aucune unité
Codage de l'échelon
L'unité et l'échelon configurés pour la voie de mesure sont consultables dans le mot %KWr.m.0.1.
NOTE : l'échelon est défini dans la même unité que celle de la mesure.
L'unité de mesure est codée sur 5 bits de l'octet de poids fort.
Le tableau suivant décrit le codage de l'échelon :
Bit 8 à 12
Valeur de l'échelon
Bit 8 à 12
Valeur d'échelon
0
0,001
11
5
1
0,002
12
10
2
0,005
13
20
3
0,01
14
50
4
0,02
15
100
5
0,05
16
200
6
0,1
17
500
7
0,2
18
1000
8
0,5
19
2000
9
1
20
5 000
10
2
Codage de la stabilité (zéro, seuils, sorties et format)
L'étendue de la plage, le temps de stabilité et l'étendue de la plage du zéro, l'activité du zéro suiveur, le seuil de surcharge, l'utilisation des sorties et le format des valeurs de poids, configurés pour la voie de mesure, sont consultables dans le mot mémoire %KWr.m.0.2.

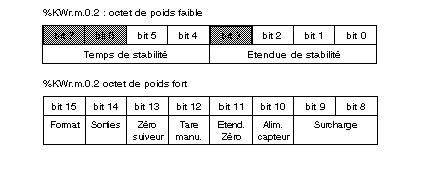

Codage du mot %KWr.m.0.2.
Le tableau suivant décrit le codage de la plage de stabilité (bits 0 à 2) :
Valeur lue
Equivalence en 1/4 d'échelon
0
2
1
3
2
4
3
6
4
8
Le tableau suivant décrit le codage du temps de stabilité (bits 4 et 5) :
Valeur lue
Equivalence en secondes
0
0,4
1
0,5
2
0,7
3
1
Le tableau suivant décrit le codage de la surcharge (bits 8 et 9) :
Valeur lue
Type de surcharge sélectionnée
0
Poids maximum + 9 échelons
1
Poids maximum + 2 % du poids maximum
2
Poids maximum + 5 % du poids maximum
Le tableau suivant décrit le codage des autres paramètres. Ces paramètres sont codés sur un bit du mot %KWr.m.0.2.
Numéro de bit
Paramètre
Bit à 0
Bit à 1
11
Plage de recalage
+/-2 % du poids maximum
+/-5 % du poids maximum
12
Tare prédéterminée
Aucune tare prédéterminée
Tare prédéterminée
13
Activité du zéro suiveur
Inactif
Actif
14
Utilisation des sorties
Inutilisées
Utilisées
15
Format
Légal (unité physique à virgule fixe)
Haute résolution (centième de l'unité physique à virgule fixe)
