Procédure de modification du contrôle des seuils
(Traduction du document original anglais)
A propos de nous
Présentation
Le contrôle des seuils gère les sorties TOR du module :
L'écran de configuration donne les informations de contrôle des seuils suivantes.
Désignation
Description
Active
La gestion des sorties TOR est opérationnelle si la case correspondante est cochée.
Elle n'est pas cochée par défaut.
Sens
Le sens de la détection correspond à celui dans lequel les seuils ont été reconnus. Par exemple :
  • Pesage (remplissage),
  • Dépesage (emptying).
Dans le cas du pesage, on parle de dépassement par une valeur supérieure ou, dans le cas du dépesage, de dépassement par une valeur inférieure.
Pesage est sélectionné par défaut.
Sorties actives phase 1
Le choix se fait par rapport au contrôle de la sortie S0 en elle-même ou par les sorties S0 et S1 en même temps.
Voir l'explication suivante.
Par défaut, le module active uniquement S0 dans la première phase.
Points de coupure
La mesure peut être associée à deux seuils pour les dosages suivants : un point de coupure gros débit et un point de coupure petit débit.
En fonction de la logique définie, les sorties S0 et S1 sont sur 0 lorsque ces seuils sont atteints.
Les valeurs de seuils autorisées se situent entre 0 et la portée maximum. Elles sont exprimées en haute résolution (un centième d'une unité physique avec virgule décimale fixe).
Temps de masquage petit débit (PD)
Définit le temps après le point de coupure gros débit durant lequel le module ne vérifie plus le poids/seuil.
Cela masque le dépassement engendré lorsque le produit a une chute de tension. Les valeurs autorisées se situent entre 0 et 1,5 secondes par étape de 1/10 de seconde.
Voir l'explication suivante.
Par défaut, cette durée est à 0.
Activation des sorties

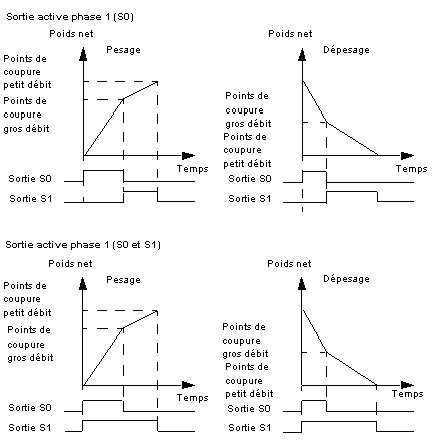

L'explication suivante décrit les différences de fonctionnement des sorties parmi les sorties actives phase 1 : S0 ou S0 et S1.
Temps de masquage

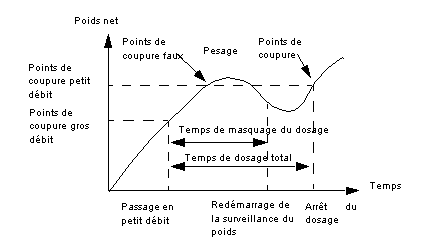

L'illustration suivante présente le rôle du temps de masquage. Le but de celui-ci étant de masquer le dépassement engendré lorsque le produit a une chute de tension.
Procédure
Le tableau suivant présente la procédure de contrôle des seuils :
Etape
Action
1
Accédez à l'écran de configuration du module de pesage.
2
Si nécessaire, cochez la case Actif dans le champ Contrôle des seuils pour activer cette fonction.
3
Cochez les cases correspondant au sens de la détection (Pesage ou Dépesage) et aux sorties actives phase 1 (S0 ou S0 et S1).
4
Saisissez le petit débit et le gros débit dans le champ Points de coupures.
5
Dans le menu déroulant du champ Contrôle des seuils, sélectionnez le Temps de masquage PD.
6
Validez la modification par la commande Modifier → Valider.
