Ecran de configuration du module de pesage

Introduction

Les informations de configuration permettent de définir les caractéristiques de mesure et d'adapter le fonctionnement du module à l'application prévue.

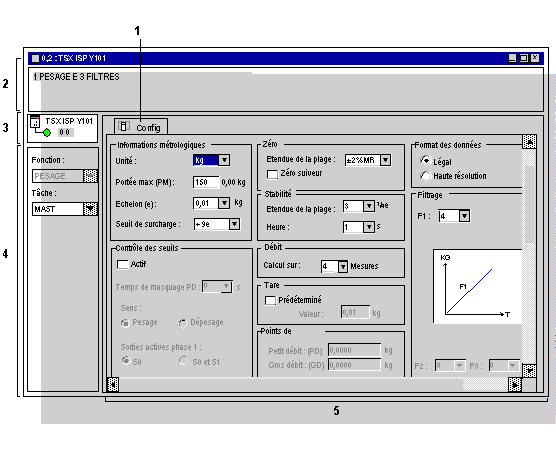

Illustration

Cet écran vous permet d'afficher et de modifier les paramètres en mode hors ligne, et d'effectuer une mise au point en mode en ligne.

Légende de la figure

Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.

Adresse	Elément	Fonction
1	Onglets	L'onglet affiché indique le mode actif (Configuration dans cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes Mise au point et Etalonnage ne sont accessibles qu'en mode en ligne.
2	Zone du module	Indique le nom abrégé du module. En mode en ligne, cette zone comprend également les trois voyants suivants : Run, Err etIO.
3	Champ de voie	Permet : en cliquant sur le numéro de référence, d'afficher les onglets : Description, qui indique les caractéristiques de l'équipement. Objets d'E/S qui permet de présymboliser les objets d'entrée/sortie : Défaut qui indique les erreurs de diagnostic détectées par l'équipement (en mode en ligne) ; de sélectionner la voie ; d'afficher le symbole, c'est-à-dire le nom de la voie défini par l'utilisateur (avec l'éditeur de variables).
4	Zone des paramètres généraux	Elle comprend les éléments suivants : le menu déroulant Fonction ; le menu déroulant Tâche définissant la tâche (MAST ou FAST) dans laquelle les objets à échange implicite des voies seront échangés.
5	Zone de configuration	Elle permet de configurer les paramètres des différentes voies.
