Fonctionnement du module de pesage

Introduction

Dans un automate, ce module utilise, tout comme d'autres modules, des données qui lui sont propres.

Ces informations servent aux échanges (compte rendu et commandes) avec le processeur.

Présentation de la structure

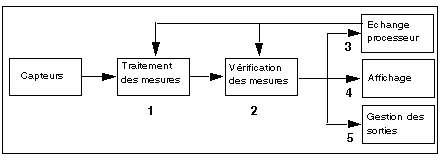

Le schéma de fonctionnement suivant montre les processus exécutés par le module et les éléments à configurer.

Description du fonctionnement

Le tableau suivant décrit les différentes étapes de fonctionnement du module.

Etape	Opération	Description
1	Traitement de la mesure	Le signal émis par les capteurs de pesage est : converti ; filtré selon le choix effectué dans l'écran de configuration ; mis à l'échelle, selon les caractéristiques déterminées à l'issue de l'étalonnage.
2	Contrôle de la mesure	La mesure obtenue à l'étape précédente subit les contrôles suivants : un contrôle de sous-charge ou de surcharge ; un contrôle de stabilité défini par une plage et un temps de stabilité ; un contrôle de présence dans la zone zéro.
3	Echanges de données avec le processeur	Le module reçoit et traite les commandes émises par le processeur (mise à zéro, mode tarage semi-automatique, etc.). Il prépare également les données au format légal à afficher sur le TSX XBT N410. Il renvoie différentes informations au processeur, telles que le poids brut, le poids net, le débit, la tare et les états.
4	Affichage des données	Le TSX XBT N410 affiche le poids ou la tare manuelle, dans l'unité choisie lors de la configuration et 4 informations supplémentaires : le poids net, la stabilité, la présence dans la zone zéro et l'unité de poids.
5	Gestion des sorties	La carte gère directement deux sorties TOR et les contrôle en fonction des seuils transmis au module par le programme d'application. Les éléments utilisés pour cette gestion sont les suivants : les seuils de basculement ; la direction de mouvement du poids (Pesage ou Dépesage) ; la logique de basculement des sorties.
