Voyants de diagnostic du module de pesage

Introduction

Le module de pesage est équipé de voyants qui indiquent son état et celui de ses voies. Nous faisons la distinction entre :

Illustration

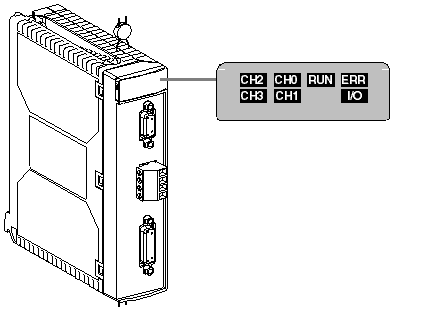

Le schéma suivant montre l'écran d'affichage du module de pesage :

Description

Trois voyants situés sur le panneau d'affichage indiquent l'état de fonctionnement du module (allumé, clignotant et éteint) :

Le voyant RUN vert indique que le module est opérationnel.
Le voyant ERR rouge signale une erreur interne détectée dans le module ou une erreur détectée entre le module et le reste de la configuration.
Le voyant I/O rouge signale une erreur externe détectée.

Les erreurs détectées possibles sont regroupées dans le tableau suivant :

Voyant (LED)	Allumé	Clignotant	Eteint
Run (vert)	Fonctionnement normal	-	Module inopérant ou hors tension
ERR (rouge)	Erreur interne détectée, module inopérant	Erreur de communication détectée, application absente ou non valide, ou erreur détectée dans l'application	Aucune erreur interne détectée
I/O (rouge)	Erreurs externes détectées : surcharge ou sous-charge pendant l'étalonnage dépassement de plage mesure configuration refusée par le module	Aucune connexion au capteur de pesage	Aucune erreur externe détectée
CH0		Module non étalonné (nouveau module) ou avec talonnage forcé en cours NOTE : aucune autre voie n'a de voyants d'état.
