L9_OR : OU logique

Convention de dénomination

Nom dans l'éditeur LL984	Nom du bloc fonction
Nom de l'instruction 984 héritée	Nom dans d'autres outils et éditeurs comme : Navigateur bibliothèque de types Editeur de données Tables d'animation Résultats de recherche

Description de la fonction

La procédure L9_OR effectue une opération OU booléenne sur les profils binaires d'une matrice source et d'une matrice cible, puis consigne le profil binaire obtenu dans la matrice cible en lieu et place du contenu précédent.

NOTE : La procédure L9_OR n'écrit ni ne modifie l'état d'une variable qui a été forcée dans la table d'animation Control Expert.

Les matrices source et cible se composent des séquences de 16 bits des sorties situées en mémoire ou selon la procédure respective. La valeur de LENGTH détermine le nombre de séquences 16 bits incluses dans l'opération OU booléenne. L'emplacement de la matrice source est défini par le paramètre SOURCE, tandis que l'emplacement de la matrice cible est défini par le paramètre DEST.

L'opération OU booléenne débute lorsque l'entrée de la broche ENABLE est activée. Chaque bit de la matrice source est comparé au bit correspondant de la matrice cible. Si un bit source et un bit cible ont tous les deux la valeur 0, le bit cible prend la valeur 0. Si l'un des deux bits source et cible a la valeur 1, le bit cible prend la valeur 1. L9_OR peut activer une seule sortie. La sortie OUT est activée lorsque l'opération a abouti.

NOTE : Si vous souhaitez conserver le profil binaire cible d'origine, copiez les informations dans une autre table à l'aide du bloc L9_BLKM avant d'effectuer l'opération L9_OR.

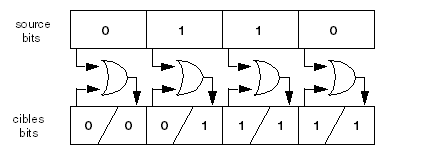

Illustration

Paramètres

Broche d'entrée	Nom	Type de données	Plage d'adresses	Signification
Haut	ENABLE	BOOL	–	L'opération est lancée lorsque l'état passe de OFF à ON.

Nœud	Type de nœud	Nom	Type de données	Plage d'adresses	Signification
Haut	IN	SOURCE	ANY_ARRAY_UINT ou ANY_ARRAY_EBOOL	%M, %I, %IW, %MW	La matrice source au format ARRAY OF UINT ou BOOL peut être localisée ou non.
Milieu	IN/OUT	DEST	ANY_ARRAY_UINT ou ANY_ARRAY_EBOOL	%M, %MW	La matrice cible au format ARRAY OF UINT ou EBOOL peut être localisée ou non.
Bas	IN	LENGTH	UINT	1...100	Nombre de séquences booléennes 16 bits à inclure dans l'opération OU booléenne. Plage valide : 1 à 100.

Broche de sortie	Nom	Type de données	Plage d'adresses	Signification
Haut	OUT	BOOL	–	La valeur ON indique que l'opération OU booléenne a abouti. (Echo à l'état de l'entrée ENABLE)
