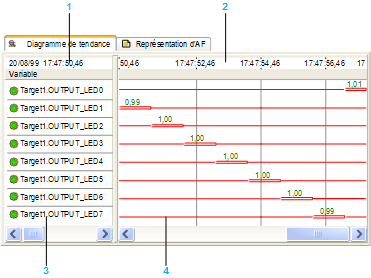

Le diagramme de tendance représente la séquence des développements du système. L'affichage est similaire à celui d'un enregistreur graphique. Il est accessible dans l'onglet Diagramme de tendance de chaque fenêtre d'enregistrement.
1
Date et heure : la date affichée à gauche de l'échelle des dates est celle du front gauche du diagramme de tendance. Cette date change lorsque vous vous déplacez dans le diagramme.
2
Echelle des dates : cette échelle vous permet de dater les différents développements dans l'enregistrement. Vous pouvez placer des marqueurs ou sélectionner l'affichage en mode mécanique grâce à cette échelle.
3
Table statistique : la table de données située à gauche de la zone du diagramme de tendance fournit des informations concernant les statistiques de la variable.
4
Diagramme de tendance du signal : chaque variable est affichée conformément aux options d'affichage. Pour obtenir des informations supplémentaires sur les développements affichés, placez le pointeur de la souris dessus. Vous pouvez également superposer votre enregistrement sur des cycles de référence préalablement sauvegardés.

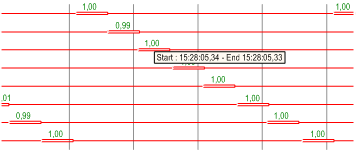

Obtention des heures des événements
Outre l'affichage des développements et de leur durée, le diagramme de tendance de Trending Tool vous indique également la position exacte de chaque développement :
-
Placez le pointeur de la souris sur l'un des développements du diagramme.
-
Patientez environ 5 secondes sans déplacer la souris : Trending Tool affiche une petite fenêtre indiquant l'heure de début et l'heure de fin du développement désigné par le pointeur.
-
Déplacez la souris pour fermer cette fenêtre.
Agrandissement du diagramme de tendance
Pour agrandir la ligne du diagramme de tendance et vous aider à utiliser les variables analogiques, procédez comme suit :
-
Avec le bouton droit de la souris, cliquez sur le diagramme de tendance pour afficher le menu contextuel.
-
