FCT_SETSOCKOPT : configure les options associées au socket

Description de la fonction

La fonction FCT_SETSOCKOPT permet de configurer les options associées au socket spécifié. Certaines options sont configurées automatiquement lorsque le socket est créé à l'aide de la fonction FCT_SOCKET.

Voici les options disponibles :

DONT_ROUTE : indique que les données sortantes ne doivent pas être acheminées. Les paquets dirigés vers des nœuds non connectés sont abandonnés.
RESET_DONT_ROUTE : réinitialise DONT_ROUTE.
KEEP_ALIVE : garantit le maintien d'activité de la connexion grâce à l'envoi régulier et automatique de paquets sur le socket.
RESET_KEEP_ALIVE : réinitialise KEEP_ALIVE.

La sélection de ces options s'opère par l'affectation d'un numéro à la variable Option_Type.

Les paramètres supplémentaires et peuvent être configurés.

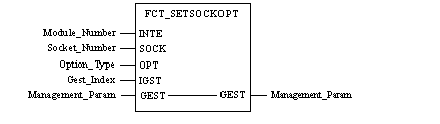

Représentation en FBD

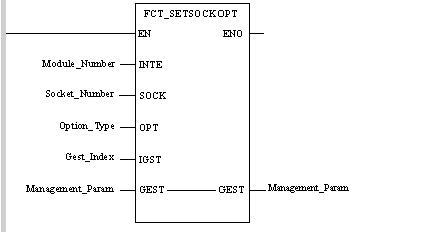

Représentation en LD

Représentation en IL

LD Module_Number

FCT_SETSOCKOPT Socket_Number, Option_Type, Gest_Index, Management_Param

Représentation en ST

FCT_SETSOCKOPT(Module_Number, Socket_Number, Option_Type, Gest_Index, Management_Param);

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type	Commentaire
Module_Number	INT	Numéro d'emplacement du module réseau dans le rack 0. L'octet de poids faible est le numéro d'emplacement du module réseau dans le rack 0. L'octet de poids fort peut être utilisé pour augmenter le nombre de sockets. 00 : garantit une compatibilité descendante totale avec les applications créées avec une version 3.3 ou antérieure du micrologiciel. 01 : il est possible d'utiliser jusqu'à 64 sockets (la version du micrologiciel doit être supérieure à 3.3).
Socket_Number	INT	Numéro du socket
Option_Type	INT	Type d'option à associer au socket. Voici les valeurs qui peuvent être affectées à ce mot : 1 pour DONT_ROUTE 2 pour RESET_DONT_ROUTE 3 pour KEEP_ALIVE 4 pour RESET_KEEP_ALIVE
Gest_Index	INT	Index du premier mot dans la matrice Management_Param

Le tableau suivant décrit les paramètres d'E/S :

Paramètre	Type	Commentaire
Management_Param	ARRAY [0... 3] OF INT	Matrice de gestion des fonctions Le rapport d'opération peut afficher les valeurs suivantes : 16#00 : pas d'erreur 16#09 : numéro de socket non valide 16#16 : option non valide Le quatrième mot de la matrice doit contenir le nombre d'octets stockés en mémoire tampon.
