Configuration Global Data du module Quantum NOE
Traduction de la notice originale
A propos de nous
Introduction
La configuration Global Data est effectuée au niveau de la configuration réseau et de l'éditeur de données. Les variables de la procédure Publier/Souscrire sont configurées dans l'éditeur de données.

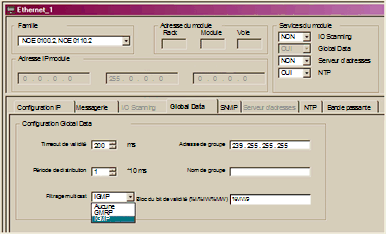

La capture d'écran ci-dessous montre les paramètres de configuration Global Data du réseau :
Description des paramètres :
Paramètre
Description
Timeout de validité
Une fois ce délai expiré, les données reçues deviennent invalides.
Adresse de groupe
Adresse IP multicast Classe D. Tous les nœuds de la procédure Global Data utilisent la même adresse multicast pour distribuer et recevoir les données. Plage d'adresses : 224.0.0.0 to 239.255.255.255.
Période de distribution
Délai après lequel les données sont reçues ou envoyées. Temps de cycle minimum de l'automate.
Nom de groupe
Nom logique. Définit l'affectation de variables à différentes configurations de communication dans l'éditeur de variables.
Bloc du bit de validité
Adresse de récupération des informations d'état de la procédure Global Data.
Filtrage multicast
Active un module Ethernet prenant en charge le filtrage multicast. Sélectionnez l'une des options suivantes dans la liste déroulante :
  • Aucun : désactivation de GMRP et IGMP
    (Les données seront envoyées à tous les équipements du réseau.)
  • GMRP
    Assurez-vous que le protocole GMRP est pris en charge et activé par le client, le serveur, les commutateurs et les routeurs.
  • IGMP V1
    Assurez-vous que le protocole IGMP est pris en charge et activé par le client, le serveur, les commutateurs et les routeurs.
Remarque : les modules suivants prennent en charge IGMP V1 :
  • 140 NOE 771 01 V4.4 ou ultérieure
  • 140 NOE 771 11 V4.4 ou ultérieure
  • 140 CPU 651 50/60 V2.7 ou ultérieure
NOTE : Les fonctions IGMP et Aucun sont disponibles uniquement dans Unity 4.1 et versions ultérieures.
NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
NOTE : Un automate (PLC) Quantum ne met pas à jour les bits de validité en mode STOP.

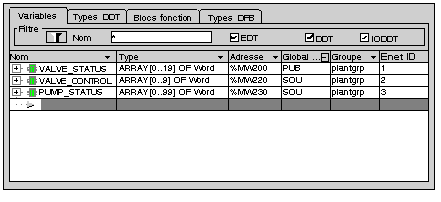

La capture d'écran ci-dessous représente l'éditeur de données :
Description des paramètres :
Paramètre
Description
Nom
Symbole des variables
Type
Type de variable
Adresse
Adresse de la variable
Global Data
Type de variable Global Data. Options : Non/Publier/Souscrire
Groupe
Nom de groupe pour affecter les variables de la description du réseau existant. Lors de la création des différents réseaux Ethernet, une connexion logique est établie entre le réseau et la déclaration de variable.
ID
ID de la variable
