Comment accéder à la fonction Diagnostic voie d'un module TOR ?

Présentation

Le module Diagnostic voie affiche, le cas échéant, les défauts en cours classés selon leur catégorie :

défauts internes:
- voie en panne,
défauts externes:
- Défaut de liaison ou d'alimentation capteur,
Autres défauts :
- défaut bornier,
- défaut de configuration,
- Défaut de communication.

Une voie en défaut se matérialise dans l’onglet Mise au point par le passage en rouge du voyant

situé dans la colonnne Défaut.

Marche à suivre

Le tableau ci-dessous donne la marche à suivre pour accéder à l’écran Défaut voie.

Etape	Action
1	Accédez à l’écran de mise au point du module.

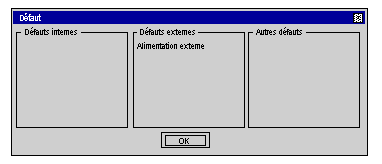

2	Cliquer, pour la voie en défaut, sur le bouton situé dans la colonne Défaut. Résultat : La liste des défauts voie s'affiche. Remarque : L'accès aux informations de diagnostic de la voie est également accessible par programme (instruction READ_STS).
