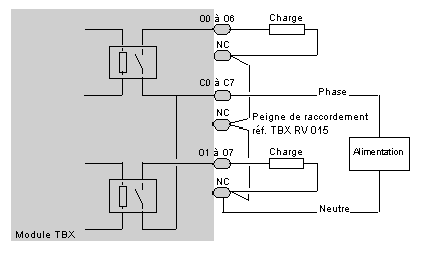

L'illustration suivante montre le schéma de principe d'une sortie à relais (contacts à fermeture, sorties de 0 à 7).

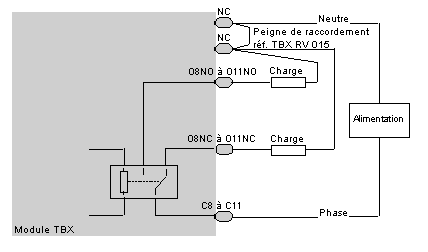

L'illustration suivante montre le schéma de principe d'une sortie à relais (contacts à ouverture et à fermeture, sorties de 8 à 11).
Le schéma sur la page suivante représente un exemple de câblage. Les sorties du module sont organisées par l'utilisateur en deux groupes alimentés séparément :
-
sorties 0 à 9,
-
sorties 10 à 11.
Les bornes NC ne sont pas câblées dans le module, mais servent à la distribution du neutre de l'alimentation sur les différentes charges. On utilise pour cela des peignes de raccordement, référencés
TBX RV 015.
Un peigne de raccordement est également utilisé pour raccorder les communs des relais (C0,1, C2,3, ...) à la phase de l'alimentation.
NOTE : les 8 sorties 0 à 7 sont des sorties relais avec un contact à fermeture (NO).
Les 4 sorties 8 à 11 sont des sorties relais avec un contact à fermeture (NO) et un contact à ouverture (NC).

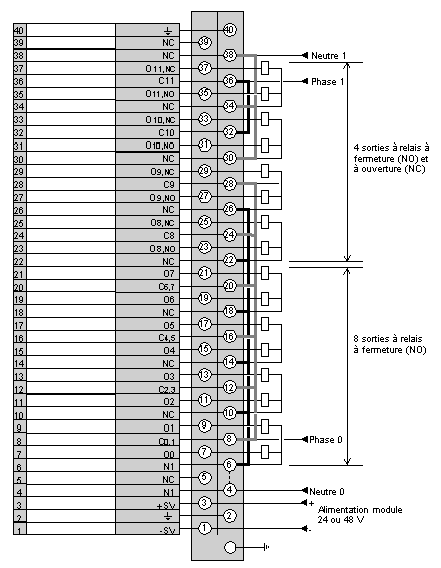

Le schéma suivant illustre le câblage du bornier.
