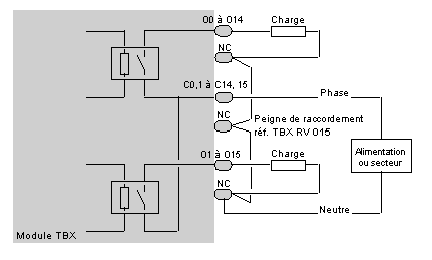

L'illustration suivante montre le schéma de principe d'une sortie à relais (contacts à fermeture).
Le schéma sur la page suivante représente un exemple de câblage. Les sorties du module sont organisées par l'utilisateur en trois groupes alimentés séparément :
-
sorties 0 à 9,
-
sorties 10 et 11,
-
sorties 12 à 15.
Les bornes NC ne sont pas câblées dans le module, mais servent à la distribution du neutre de l'alimentation sur les différentes charges.
On utilise pour cela des peignes de raccordement, référencés TBX RV 015.
Deux peignes de raccordement sont également utilisés pour raccorder entre eux les communs des relais.

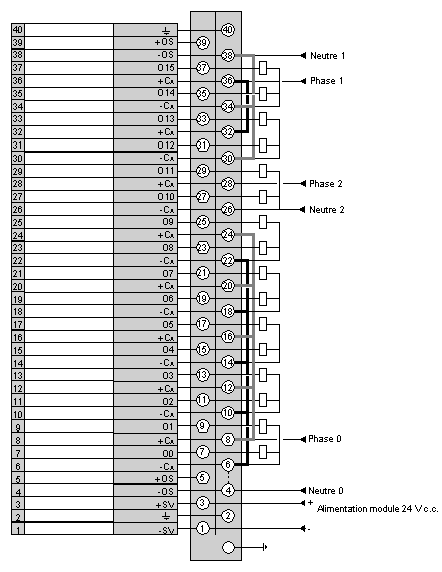

Le schéma suivant illustre le câblage du bornier.
